电脑组装必备知识,主板跳线接法

文章来源:未知

作者:SEO外链

人气:15

2020-06-24

经常看到身边的朋友组装电脑,有时候心痒痒自己网上学习了组装电脑的小知识,从选购到组装,对于小伙伴来说比较头疼的是主板跳线接法,那么下面主板跳线如何正确的接法吧。

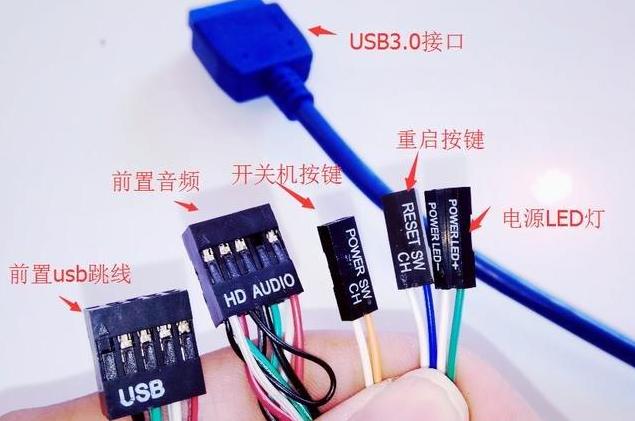

我们先来看下主板跳线有哪些,下图可以看到有前置USB跳线、USB3.0接线、前置音频(HD AUDIO)、开关机按键(POWER SW)、重启按键(RESET SW)、电源电源LED灯(POWER LED)、此外还有硬盘指示灯(HDD LED)。

电脑组装必备知识,主板跳线接法

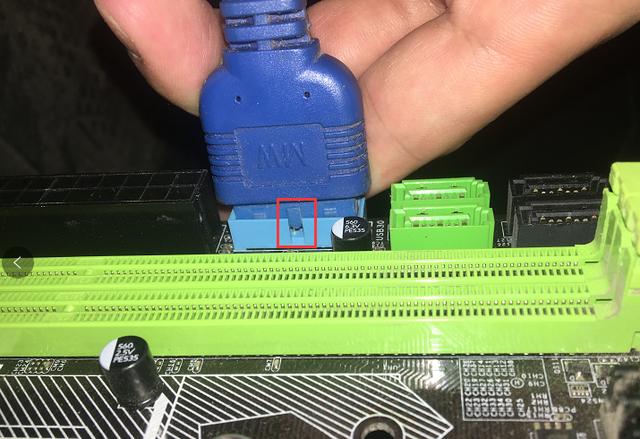

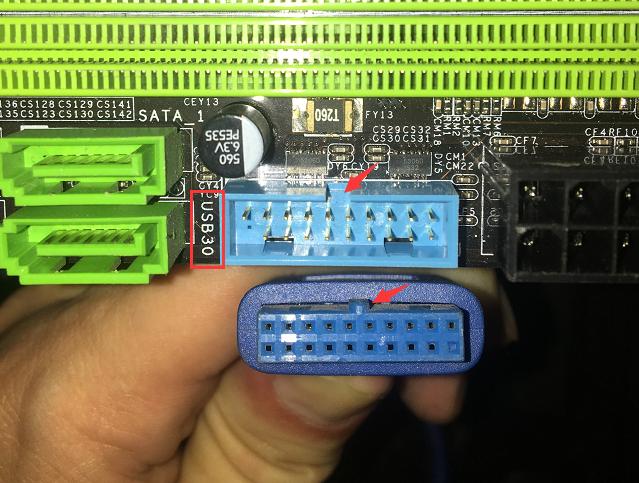

USB3.0接法

首先找到USB3.0主板接口,接口附近有标明USB3.0,以及有防呆设计的,不然是插不进的。

电脑组装必备知识,主板跳线接法



电脑组装必备知识,主板跳线接法

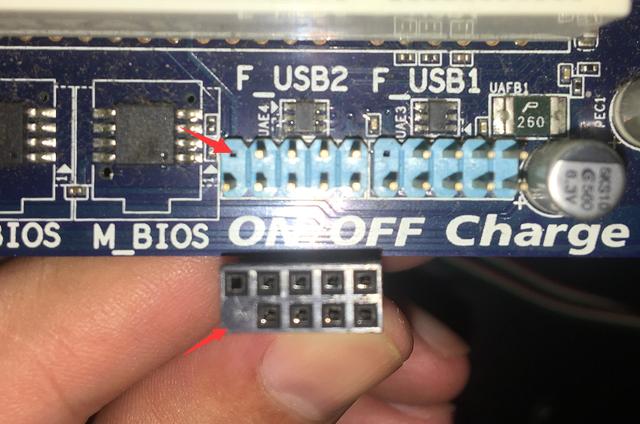

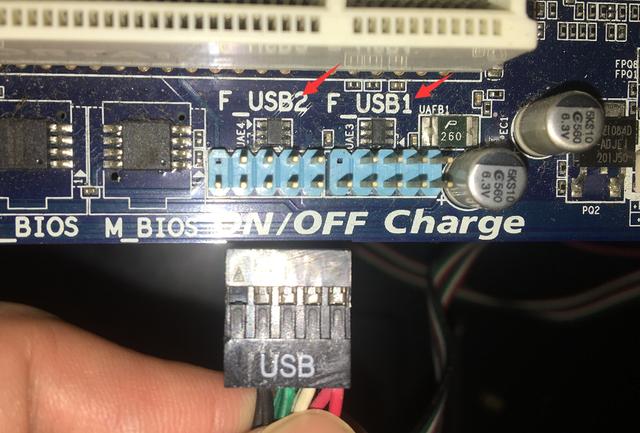

前置USB接法

接着连接前置USB接口,同样主板上面有表明USB1和USB2等等,同样也是有防呆设计的,因此如果错了是无法插入的。

电脑组装必备知识,主板跳线接法



电脑组装必备知识,主板跳线接法

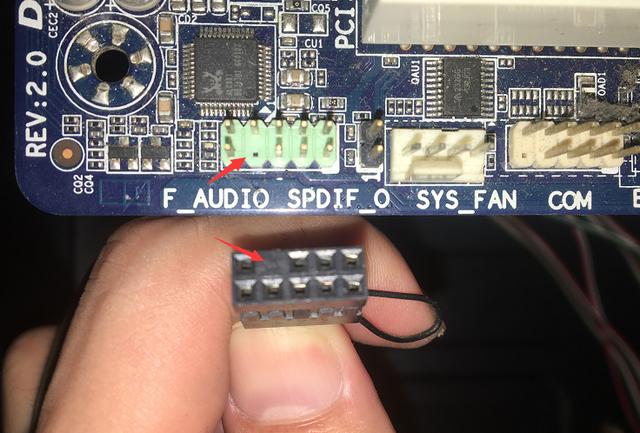

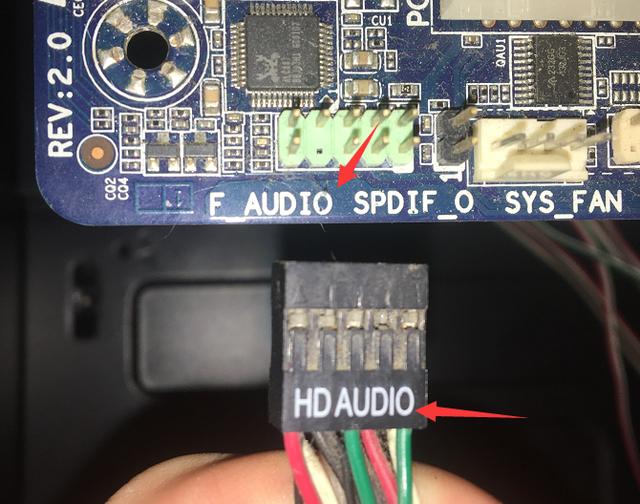

音频(HD AUDIO)接法

然后连接前置音频(HD AUDIO)接口,主板上找到对应接入主板上 AUDIO 标识,如果不连接,前置的音频是无法使用的哦。

电脑组装必备知识,主板跳线接法



电脑组装必备知识,主板跳线接法

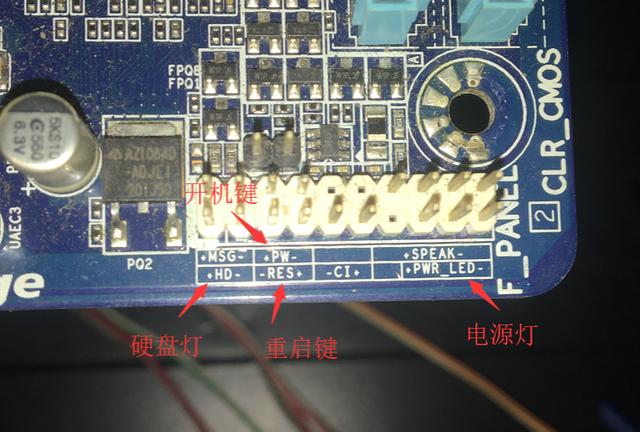

下面是开关机、电源、硬盘指示灯接口的布置图

由于存在正负极接法,白色线是负极,彩色的线为正极,因此千万不要插反了,后果不堪设想。

电脑组装必备知识,主板跳线接法

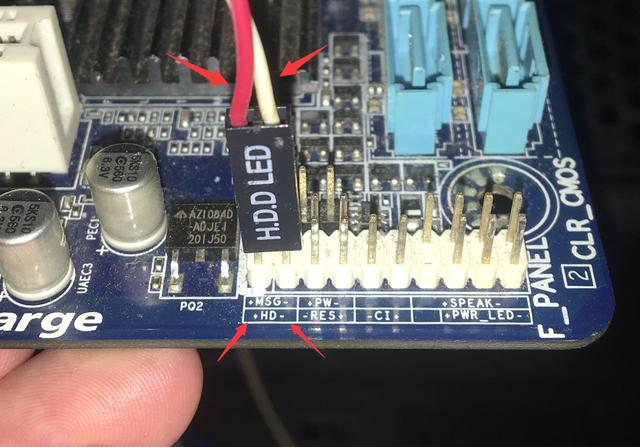

硬盘指示灯(HDD LED)接法

电脑组装必备知识,主板跳线接法

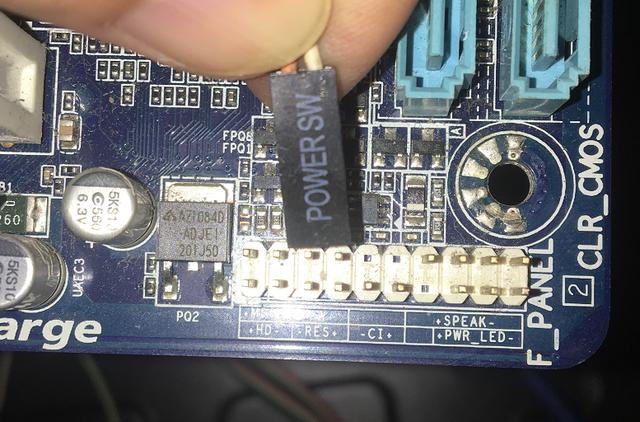

开关机按键(POWER SW)接法

电脑组装必备知识,主板跳线接法

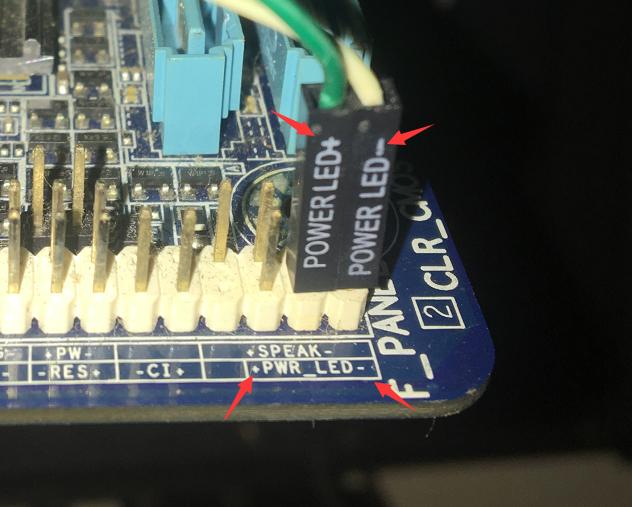

电源电源LED灯(POWER LED)接法

电脑组装必备知识,主板跳线接法

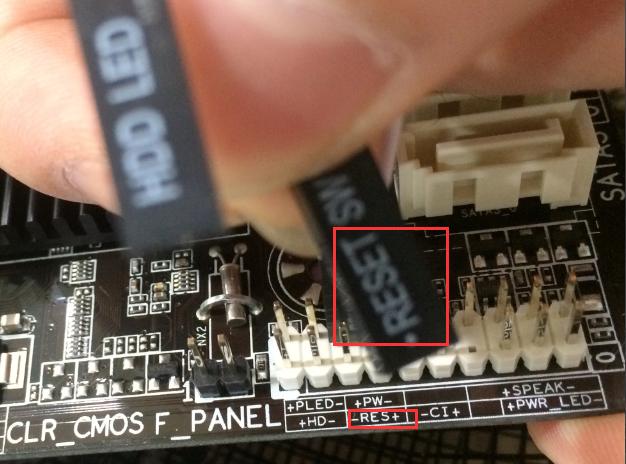

重启按键(RESET SW)接法

电脑组装必备知识,主板跳线接法



以上就是关于电脑组装主板跳线接法大全,有需要的朋友可以按照上面的教程操作了
