如果问大家：CPU的原料是什么？你可能想象不到，居然是最不起眼的沙子。
今天介绍下，一堆沙子是如何做成几千元甚至数万元一个的CPU。
沙子：硅是地壳内第二丰富的元素，而脱氧后的沙子(尤其是石英)最多包含25%的硅元素，以二氧化硅(SiO2)的形式存在，这也是半导体制造产业的基础。

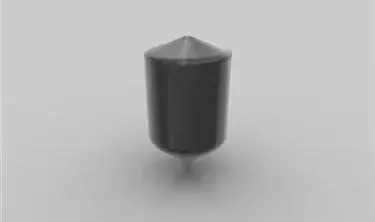

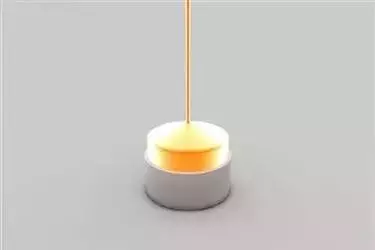

硅熔炼：12英寸/300毫米晶圆级。通过多步净化得到可用于半导体制造质量的硅，学名电子级硅(EGS)，平均每一百万个硅原子中最多只有一个杂质原子。此图展示了是如何通过硅净化熔炼得到大晶体的，最后得到的就是硅锭(Ingot)。

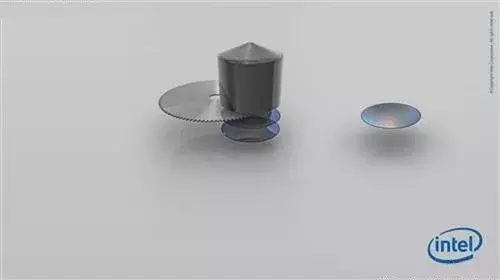

硅锭切割：横向切割成圆形的单个硅片，也就是我们常说的晶圆。切割出的晶圆经过抛光后变得几乎完美无瑕，表面甚至可以当镜子。

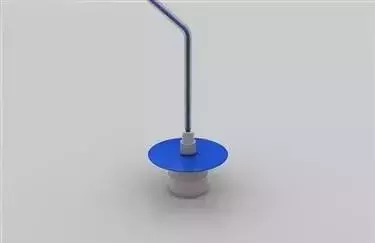

光刻胶(Photo Resist)：图中蓝色部分就是在晶圆旋转过程中浇上去的光刻胶液体，类似制作传统胶片的那种。晶圆旋转可以让光刻胶铺的非常薄、非常平。

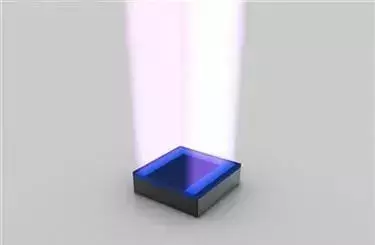

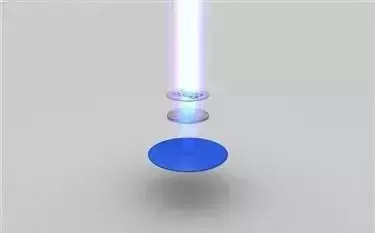

光刻胶层随后透过掩模被曝光在紫外线之下变得可溶，掩模上印着预先设计好的电路图案，紫外线透过它照在光刻胶层上，就会形成微处理器的每一层电路图案。
一块晶圆上可以切割出数百个处理器，晶体管相当于开关，控制着电流的方向，一个针头上就能放下大约3000万个。

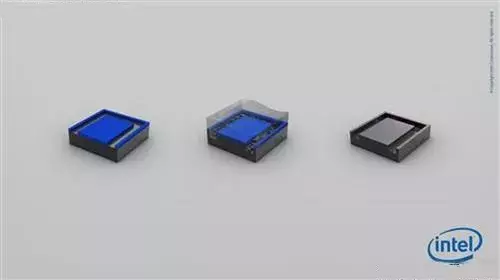

溶解光刻胶、蚀刻、清除光刻胶

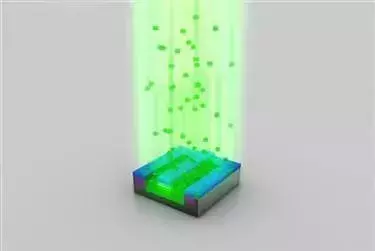

离子注入：在真空系统中，用经过加速的、要掺杂的原子的离子照射(注入)固体材料，从而在被注入的区域形成特殊的注入层，并改变这些区域的硅的导电性。经过电场加速后的离子流速度可以超过30万千米每小时。

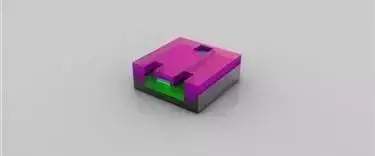

清除光刻胶：离子注入完成后，光刻胶也被清除，而注入区域(绿色部分)也已掺杂，注入了不同的原子。注意这时候的绿色和之前已经有所不同。

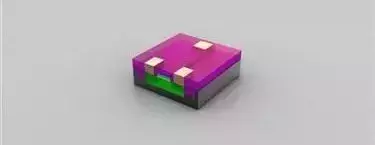

晶体管就绪：至此，晶体管已经基本完成。在绝缘材(品红色)上蚀刻出三个孔洞，并填充铜，以便和其它晶体管互连。

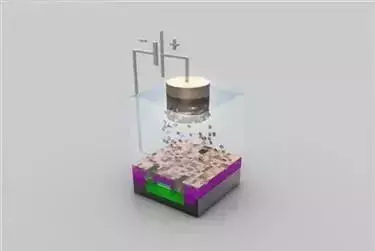

电镀：在晶圆上电镀一层硫酸铜，将铜离子沉淀到晶体管上。铜离子会从正极(阳极)走向负极(阴极)。
铜层：电镀完成后，铜离子沉积在晶圆表面，形成一个薄薄的铜层。
抛光：将多余的铜抛光掉，也就是磨光晶圆表面。

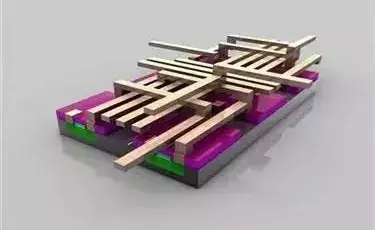

金属层：在不同晶体管之间形成复合互连金属层，具体布局取决于相应处理器所需要的不同功能性。

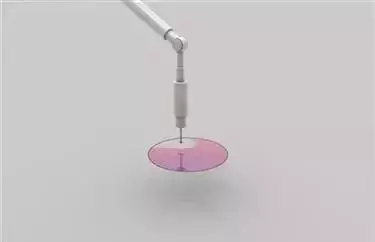

晶圆测试：内核级别，大约10毫米/0.5英寸。图中是晶圆的局部，正在接受第一次功能性测试，使用参考电路图案和每一块芯片进行对比。

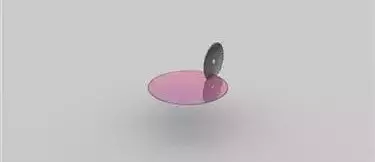

晶圆切片(Slicing)：晶圆级别，300毫米/12英寸。将晶圆切割成块，每一块就是一个处理器的内核(Die)。
丢弃瑕疵内核：晶圆级别。测试过程中发现的有瑕疵的内核被抛弃，留下完好的准备进入下一步。

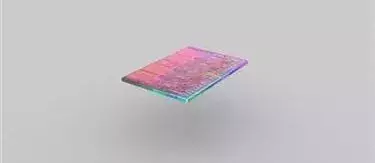

单个内核：内核级别。从晶圆上切割下来的单个内核，这里展示的是Core i7的核心。

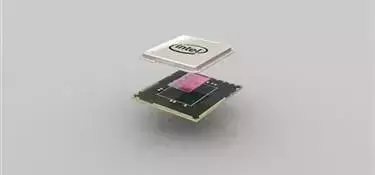

封装：封装级别，20毫米/1英寸。衬底(基片)、内核、散热片堆叠在一起，就形成了我们看到的处理器的样子。衬底(绿色)相当于一个底座，并为处理器内核提供电气与机械界面，便于与PC系统的其它部分交互。散热片(银色)就是负责内核散热的了。
