AutoCAD渲染教程-圆柱上贴图方法

在圆柱体上怎么贴图？本文为大家介绍在圆柱体上贴图的八种方法，供大家分享。

人们所说的“贴图”，其实是在三维体上附图像材质渲染的问题，并非CAD中“贴图”功能的涵义，不过大家都习惯称它为贴图，那么就圆柱体上的“贴图”问题谈谈我的体会吧。

先贴一幅在圆柱体上贴图的览图，让大家看看。

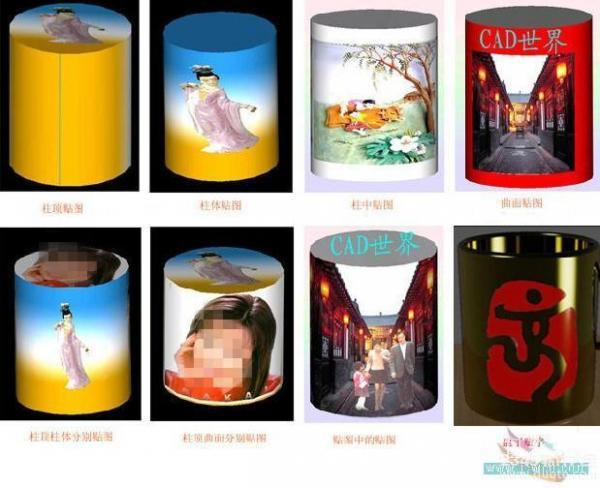

附图-1: 圆柱体贴图的揽图



在圆柱体或筒体上的贴图对于新手来说实难控制，特别是要在指定的曲面体贴图，而且只在正面或只在一部分曲面上贴图是难啊，因为圆柱体附图片材质时，四周及顶面、底面都附上了相同的图像，那是很难看的。要在某个区域贴图是有技巧的，我的方法有八：

第一种方法：取消“使用自动轴”功能来控制，这适合于只在圆柱体的顶面贴图。

具体操作是：当“新建材质”后，击“渲染/材质/修改/调整图位”按钮，将“使用自动轴”前的“√”去掉，这样就只有柱顶有图而柱面是颜色了。

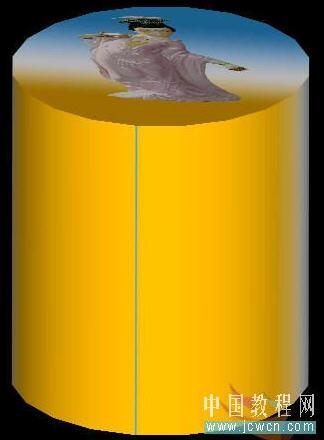

附图-2： 柱顶贴图



第二种方法：用“贴图”功能调整柱坐标，这适合于只在柱体满布贴图。

这里是说要在柱体正面显示全图像，而顶面及底面显示颜色，具体方法是：当“新建材质”后，击“渲染/贴图“按钮，在弹出的“贴图”卡上点击“柱坐标”及其“调整坐标”按钮，在弹出的“调整柱坐标“卡上，击”调整图位“按钮，并取“比例”值为2.5左右。如果图案不适中。则再击“视图/三维动态观察器”命令，予以旋转调整就位。如下就是这样调整的。

附图-3：柱体贴图-1



第三方法：增加图片空白面，并用“贴图”功能调整柱坐标，这适合于只在柱体中间贴图。

只在圆柱体的体面贴图，方法之三：可将作为贴图用的图片予以再编辑，增加上下、左右的空白或彩色面，然后赋给柱体或筒体。

附图-4：柱体贴图-2



第四种方法：创建一个面域或曲面来单独图贴，这适合于在指定位置贴图。

建曲面的简捷方法是在接近圆柱平面周边画一条曲线，接着右击鼠标查特性，在特性中修改曲线的厚度（这里即是高度），这样形成的曲面可任意修改曲面的宽度和高度，如下图就是这样创建的曲面，贴的中式平房效果图。（当然画出曲线后垃伸为曲面也可，但不能任意修改宽、高度。）

附图-5：曲面贴图



第五种方法：采用“随ACI”方式贴图，这适合于只在柱体和柱顶分别贴图。

如果只在柱体贴图，而顶面和底面以本色显示，那就先用“面着色”命令改变柱体的线框颜色，然后到“材质”中以“随ACI”方式予以附图。具体方法：击“修改/实体编辑/面着色”按钮，将柱的体和面的线框分别着色（如红色和白色，看如下的着色图。）然后，击“渲染/材质/新建材质”按钮，再将你的图片作为材质，新建材质后后，再击“随ACI”按钮，将你的图片附给红色。不过这种方法的贴图在柱面有时会有三个图像，而且不能再使用“贴图”功能来调整柱面了，如果去调整，将失去柱顶的图像。这样渲染的图如下：

附图-6:ADI方式贴图



第六种方法：取消“使用自动轴”方式和创建曲面相结合的贴图，这适合于柱体和柱顶需要分别满布图像的贴图。

具体方法是：新建材质后，先按第一种方法将“使用自动轴”前的“√”去掉，使其对柱顶贴图。接着按第4种方法创建曲面对柱体贴图。这样渲染的图如下所示：

附图-7:体及柱顶分别贴图



第七种方法：贴图中的贴图，也就是说贴图中图，这适合于大图中需要贴配景小图的贴图。

具体方法是：先将主图片附给柱体，并用“贴图”功能调整为满布图像。接着创建一个小的曲面，附给配景图（如人物），与此同时在修该配景图的“透明度”中再附给一个不透明的图片贴上（这里指的是与之配套人物的不透明图像），最后一道渲染成图。这样就只现人物，不现面域阴影，而与柱面贴的主图连接无缝了。请看下图：主图是古式平房图，而人物是图中之贴图。

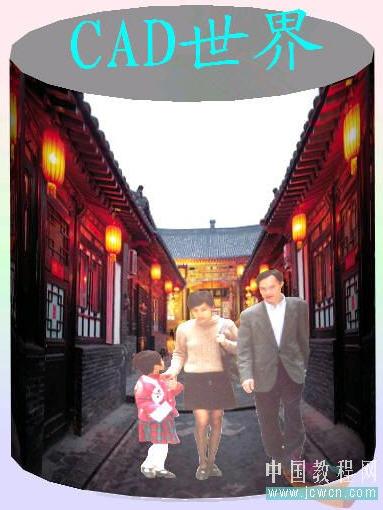

附图-8：贴图中的贴图



至于透明与不透明图片的制作，将在“如何制作透明与不透明图像文件”的经验谈中叙说

第八种方法：柱体贴字。

方法是：先将文字用txtexp命令炸开，再拉伸为立体，然后一个一个字的移动到曲面，接着给柱体附图片材质，一道渲染而成。下图在盅子的面上贴了舞动的北京的象形字“京”，就是这样做的。

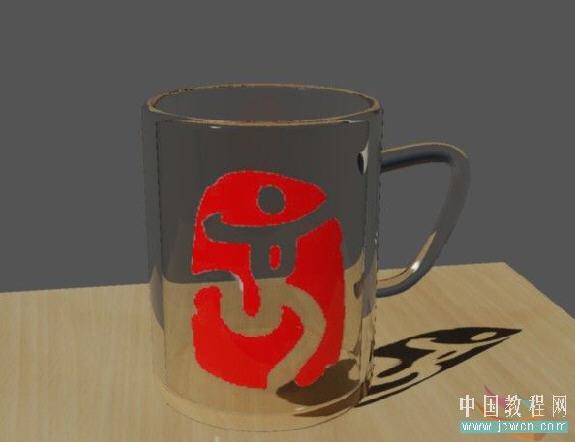

附图-9:盅子贴字
