HA模式介绍

Alteon有三种冗余模式：

1.传统网络层冗余协议的VRRP模式。

2.Radware的专用交换机HA模式。

3.Radware的私有服务HA模式。

VRRP模式介绍

1.Alteon的VRRP扩展了标准RFC规范，因此VRRP组的数量可以达到1024个。

2.VRRP使用多播地址224.0.0.18进行hello通信。具有最高优先级的备用设备被选为主设备。主设备将接管虚拟IP并响应虚拟IP的ARP请求。被选作备用机器的Alteon无声，不再宣布你好。主设备停机，等待时间到期后，备用设备接管主设备的工作。

3.VRRP可以使用物理接口IP作为虚拟IP。因此，两个Alteon可以使用物理接口IP，VIP和PIP作为虚拟IP。哪个ALEON的物理接口IP作为虚拟IP，ALEON自动成为主设备，优先级为255。(RFC标准)。

4.为了确保主机接管所有VIP/PIP/物理接口的ARP响应，并且所有流量都从主机转发，请确保VIP和PIP都在VRRP组中。

Active-standby传统模式

使用命令：/c/L3/h mode切换使用的模式。

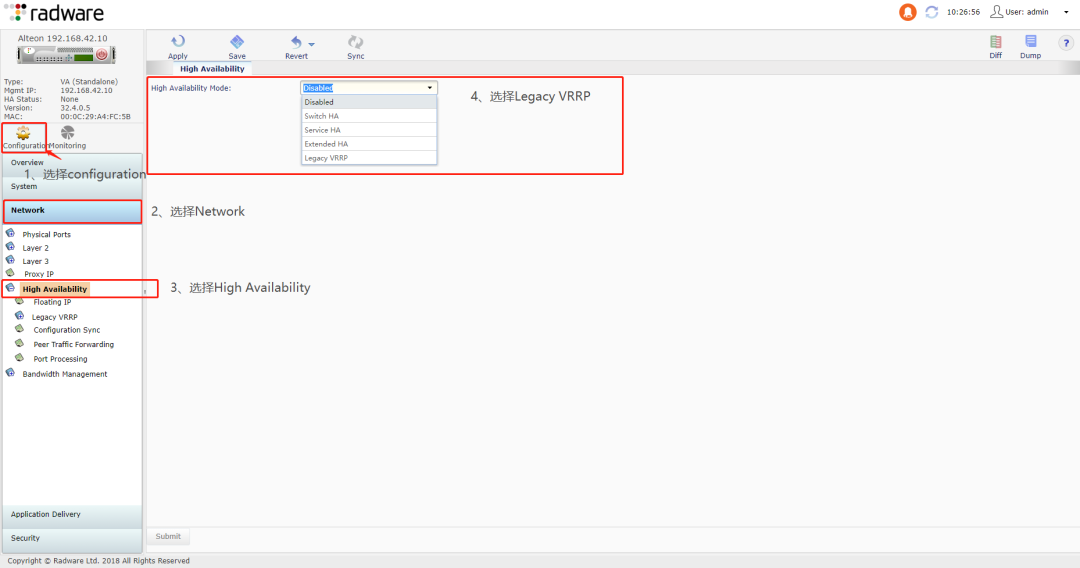

配置Alteon使用vrrp模式：

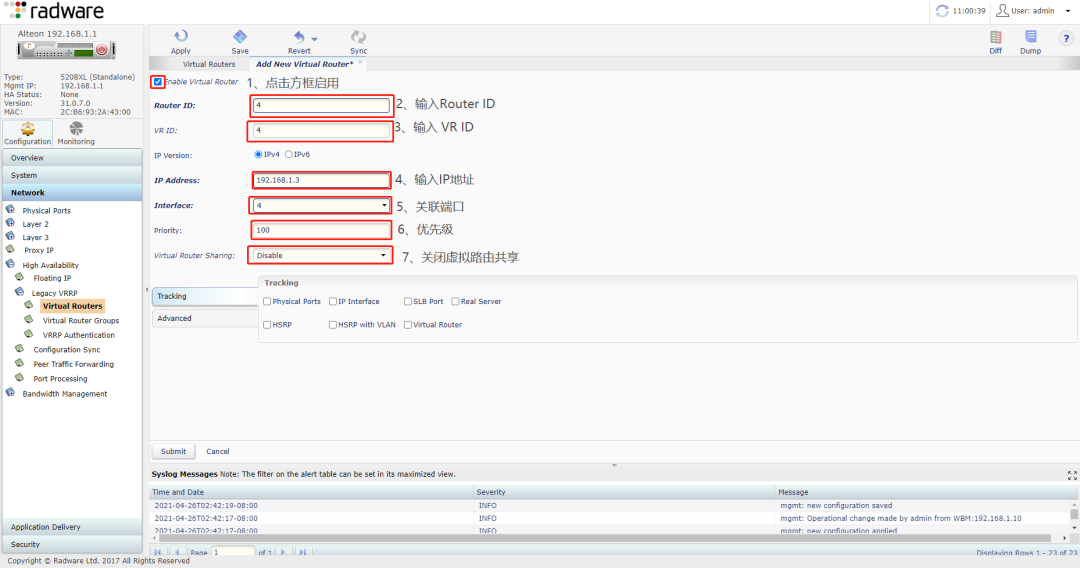

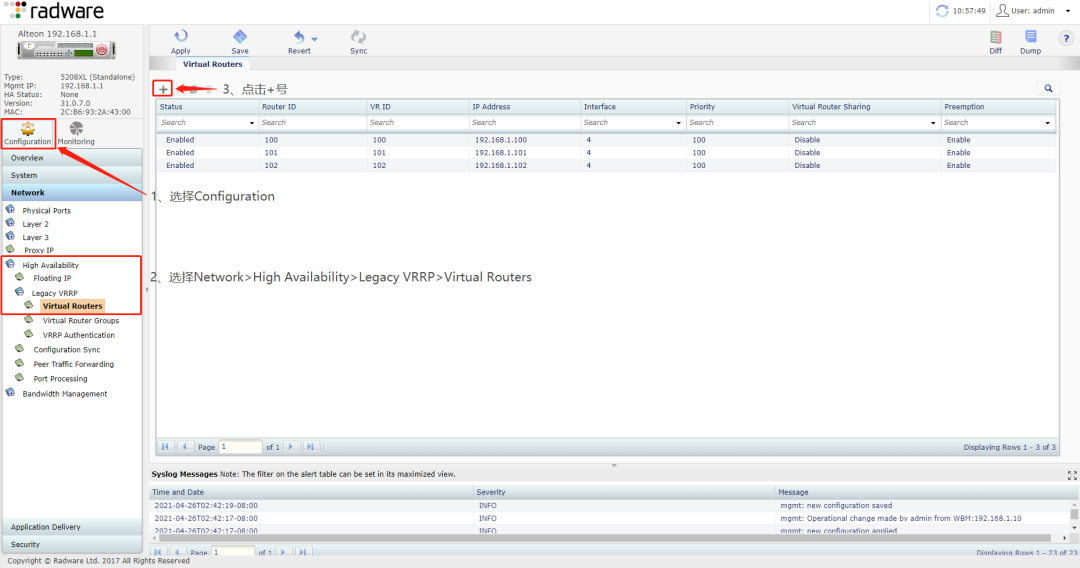

web界面的配置如下：

虚拟现实的配置如下：/c/L3/vrrp/vrx/ENA/IP verv 4/vrid x/if x/addr x . x . x/share dis。

其中，vrid仅用于本地识别，VRID用于通信。如果有多个VR，可以通过配置vrgroup同时切换所有VR。其中，优先级值一般为主机101和备用100。

vrgroup的配置如下：

主机：/c/L3/vrrp/group/ENA/IP verv 4/vrid x/if x/prio 101/share dis。

备份：/c/L3/vrrp/group/ENA/IP verv 4/vrid x/if x/prio 100/share dis。

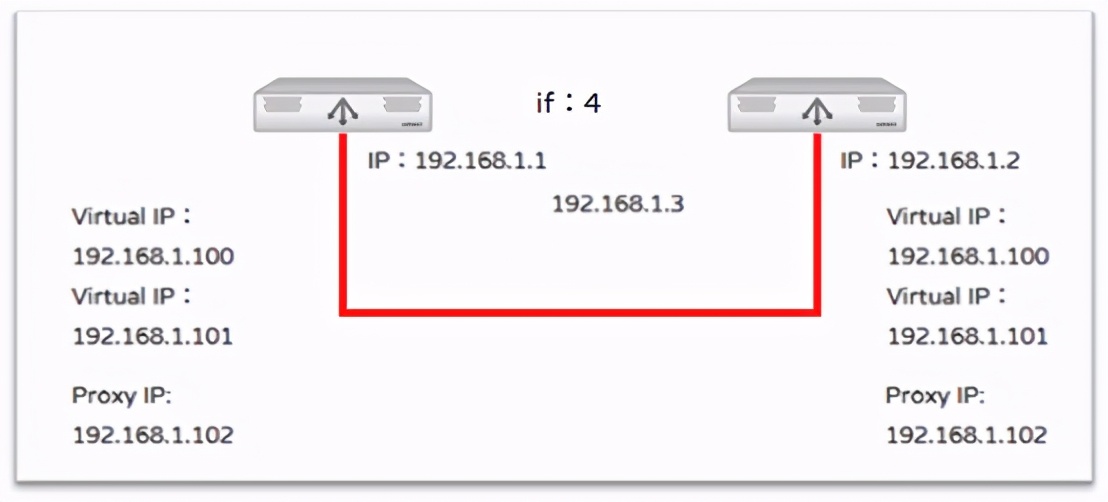

如图所示，共有4个物理端口，主机IP地址为192.168.1.1，备用IP地址为129.168.1.2，虚拟地址为192.168.1.3。贵宾地址为1: 192.168.1.100，贵宾地址为2: 192.168.1.101，代理地址为192.168.1.102。

具体配置如下。

/c/l3/vrrp/vr 4

ena

ipver v4

vrid 4

if 4

地址192.168.1.3

分享dis

/c/l3/vrrp/vr 100

ena

ipver v4

vrid 100

if 4

地址192.168.1.100

分享dis

/c/l3/vrrp/vr 101

ena

ipver v4

vrid 101

if4

地址192.168.1.101

分享dis

/c/l3/vrrp/vr 102

ena

ipver v4

vrid 102

if 4

地址192.168.1.102

分享dis

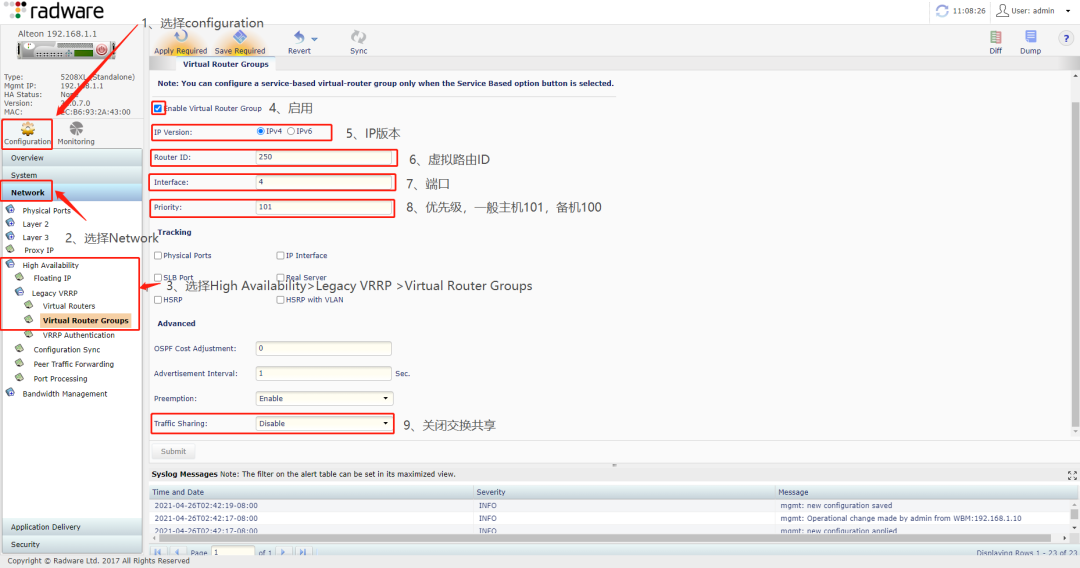

网站配置如下：

主机配置如下/c/L3/vrrp/group ENA IP ver v4 vrid 250 if 4 prio 101 share dis。

备机配置如下/c/L3/vrrp/group ENA IP ver v4 vrid 250 if 4 prio 100 shared is。

网络界面的配置如下：

传统的VRRP配置模式已经基本被Alteon淘汰。考虑到配置的可扩展性和复杂性，建议采用Switch HA模式部署设备的高可用性。
