我们在CAD中需要经常对图形进行编辑修改，有些图形为了绘图方便会做成整体，所以需要将其分解再进行修改。但是往往在这种时候就会出现不能分解的情况，就导致无法修改。接下来详细讲解几种不能分解的情况，希望对同学们有所帮助。
一、分解对象为块
在块CAD中绘图是经常使用的对象。不能用x分解成以下两种情况。

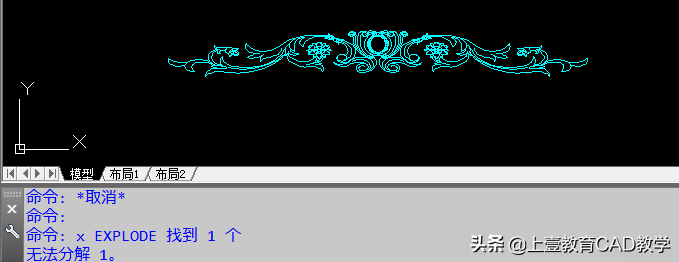

1.命令提示符无法分解，如下图所示。

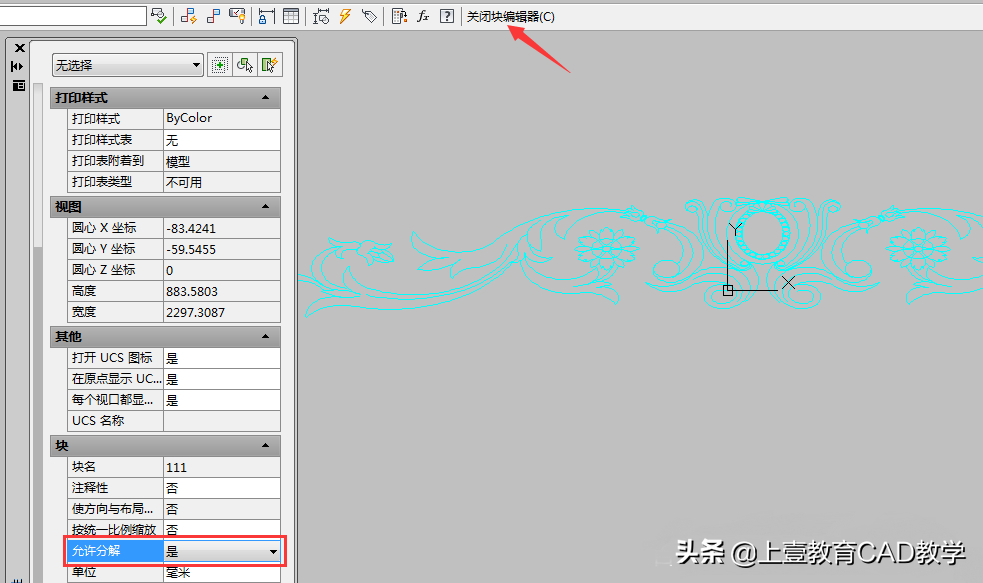

用左键直接双击块，点击确定进入块编辑器，按键盘上的Ctrl 1，在出现的特征面板上将允许分解设置为是。
单击以再次关闭块编辑器，选择保存，然后再次用x分解块。
2.命令提示符1是多重插入引用，这主要是因为分解后的块是匿名的，如下图所示。
这种块需要通过插件分解，插件由输入AP加载(需要插件的可以在微信官方账号回复：3)。然后在命令行输入unlockdwg，根据提示完成操作，分解匿名块。
二、分解对象是外部参照
CAD外部参照的作用是什么？如何插入？

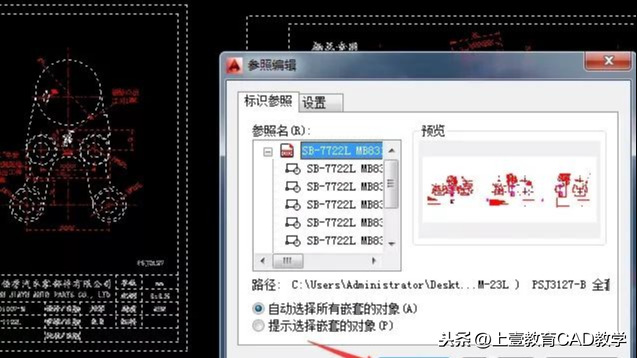

外部参照不能直接用x分解，如果需要修改外部参照，可以直接用左键双击外部参照，点击确定，如下图所示。

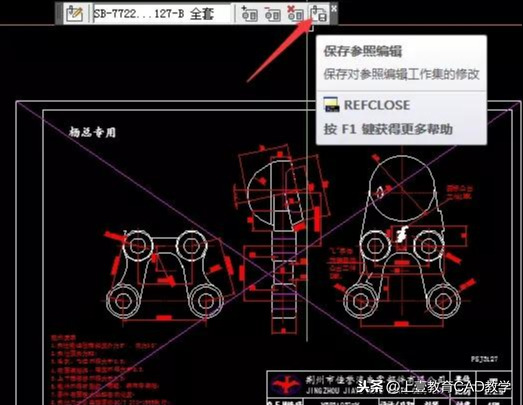

修改图形后，单击保存参考编辑。
三、分解对象为代理图形

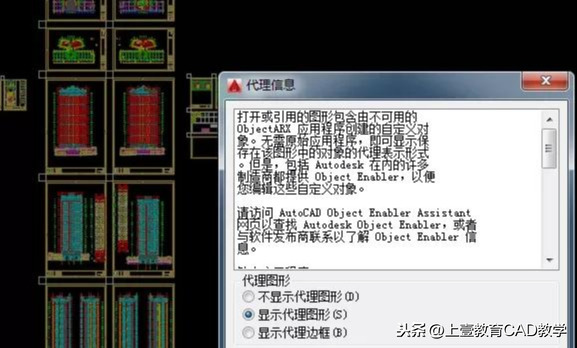

如果CAD文件中包含代理图形，那么在打开文件时会出现代理信息的对话框。
简单的理解，代理图形指的是CAD图纸文件在创建的过程可能用到了二次开发的程序或者外挂等。一般是些应用软件自己创建的实体。
大多数情况下代理图形是不能进行分解和删除的。遇到这种情况可以有两种解决办法。

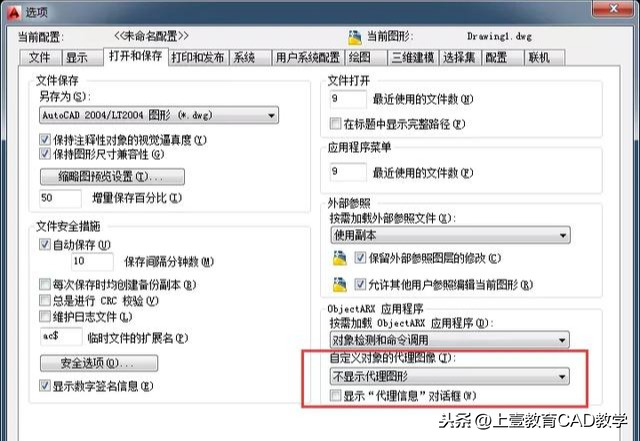

1、打开文件时选择不显示代理图形（或者打开CAD程序，输入OP，在打开和保存选项下，选择不显示代理图形，这样以后打开CAD都不会显示代理图形了）。
2、如果需要显示代理图形，且要修改代理图形。那么，新建CAD空白文件，将代理图形所在的文件中全部图形复制粘贴到空白文件中，就能对代理图形进行编辑操作。如果在复制时提示，不能复制到剪贴板，那么点击编辑菜单-复制链接，然后在空白文件中Ctrl+V粘贴。
