如果有时候需要修改维度，应该找到三种维度，分别是相关的、不相关的、分解的。
关联时，修改几何对象时，关联尺寸将自动调整其位置、方向和测量值。布局中的注释可以与模型空间中的对象相关联。
当然，标签没有关联的时候是不会变的。当分解时，它们可以被视为一个单一的对象。
这三种关系可以通过系统变量DIMASSOC来转换。值为2时表示关联标注，值为1时表示不相关标注，值为0时表示分解标注。
让我们看一下具体的例子：
1.首先大家打开中望CAD软件，打开与要修改的尺寸相关的文件。

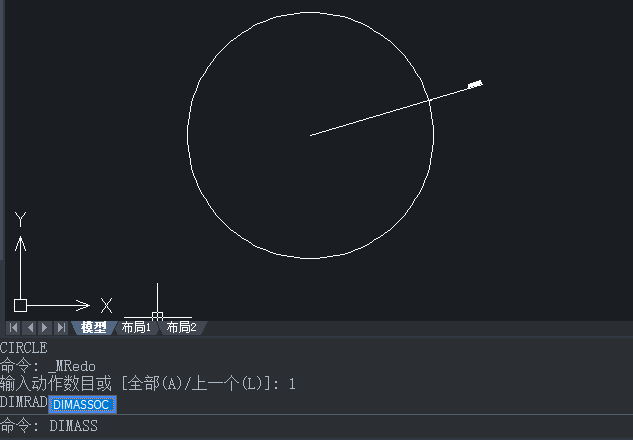

2.然后找到命令行，输入“DIMASSOC”，按回车键确认。

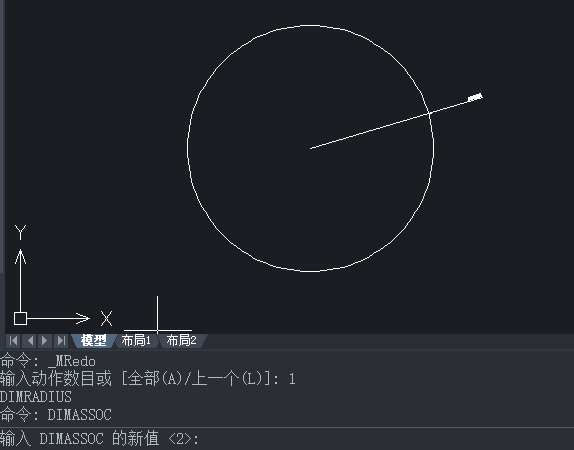

3.然后我们选择相关的模型。在这里，我们可以看到关联注释的变量值是2，这是默认值。另外，无关联标签的变量值为1，分解标签的变量值为0。

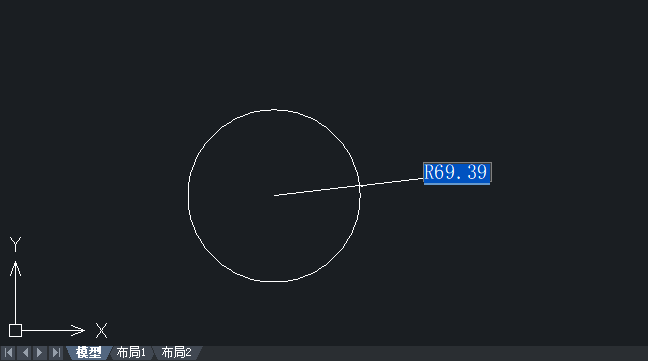

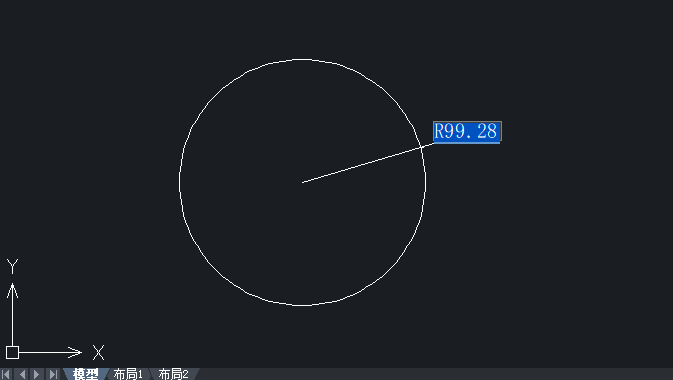

4.如果此时调整圆的大小，它所标记的数字也会改变。

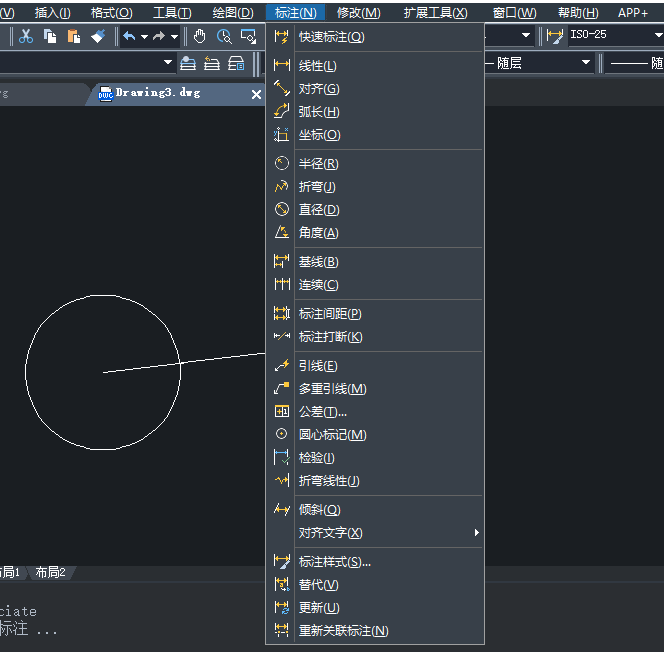

5.如果要重新关联，可以在CAD菜单栏上找到标签-重新关联标签按钮，启动重新关联标签功能。

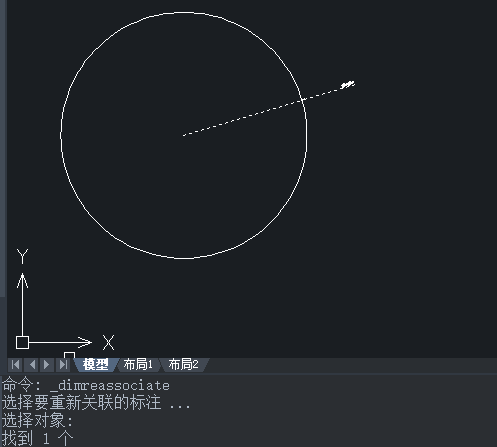

6.选择一个或多个要关联或重新关联的标签。
7、根据需要建立关联标注类型，根据命令提示：
(1)指定延长线的原点位置。
(2)输入s(选择对象)选择注释对象。
(3)按回车键指定下一条延长线的原点。
(4)按ESC退出当前命令并保存所有已建立的关联。
如果你感兴趣，你可以亲自体验一下。
