CAD绘图与手工绘图最大的区别在于可以方便地修改和重用，CAD中最常用的修改方式是移动、旋转和复制。

在实际设计过程中，我们不需要重新绘制一些可重用的图形和一些位置角度需要调整的图形，而是使用复制、移动和旋转的功能来完成操作。复制、移动和旋转是计算机辅助设计中图形修改不可缺少的工具。让我们简单解释一下复制、移动和旋转的基本操作。

移动

移动是将选定的图形从一个位置移动到一个新位置。移动图形时，需要确定图形的方向和距离。确定方向和距离常用且直观的方法是设置一个基点和一个目标点，另一种方法是直接输入相对坐标值(位移d)。

1.点击界面上的移动按钮或输入m并按回车键启动“移动”功能。命令行提示选择对象。

2.单击或框住要移动的对象。选择后输入确认，软件会出现如下提示：

指定基点或[位移(D)]位移为：

从提示中我们可以看到此时有两种选择，一种是指定基点或者输入位移值。如果移动图形时有参考点，比如将移动图形的一个特征点与其他图形的一个特征点对齐，或者将其他图形的两个特征点作为移动的起点和目标点，那么我们就用基点法。如果我们清楚地知道图形运动的距离和方向，就可以采用位移的方式。CAD默认采用基点法，即出现上述提示后，我们可以直接捕捉图形的特征点或输入基点坐标。如果要使用位移模式，可以直接输入或者输入d回车，然后输入相对坐标或者极坐标。我们来看看最常用的基本点和目标点。

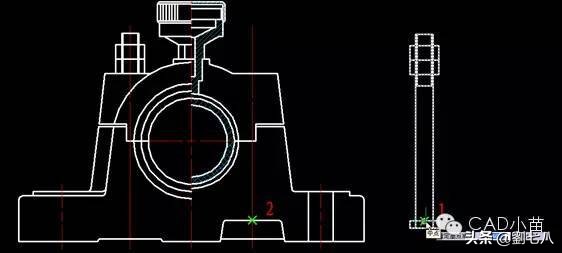

3.捕捉图形中的一点作为图形移动的基点。如果我们在下面的示例中选择右侧的螺栓，我们将捕获中点1作为移动基点。

指定基点后，软件会提示：指定第二个点或使用第一个点作为偏移量：

4.捕捉中点2作为移动目标点。指定后，您会发现螺栓被移动，点1与点2重合。此时，我们已经完成了轴承架上螺栓的组装，如下图所示。

辐状的

没有必要解释如何处理旋转。旋转的常规操作非常简单，就是指定一个旋转的中心点(基点)，然后设置旋转角度。这里有一个简单的例子来学习旋转的功能。

1.单击Rotary按钮或输入ro，然后按enter启动Rotary功能。

2.选择旋转对象，然后按回车键。

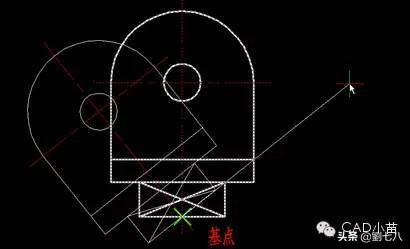

3.根据提示指定旋转基点，如下图所示。

指定基点后，当光标移动时，您将看到选定的图形对象旋转。此外，在图的上一步中指定的基点是旋转中心，如下图所示。

4.可以用鼠标点击确定图形的旋转位置，也可以直接输入旋转角度。例如，我们可以输入“45”并按回车键。效果如下图所示。

复制

复制的操作方法与移动基本相似，只是所选图形不移动，同一图形的副本将复制到新位置。默认情况下，CAD复制是多重复制，即在选择图形并指定基点后，可以通过定位不同的目标点来复制多个副本。

1.单击COpy按钮或输入co并按回车键。

2.选择要复制的对象，然后按回车键。

3.指定基点。

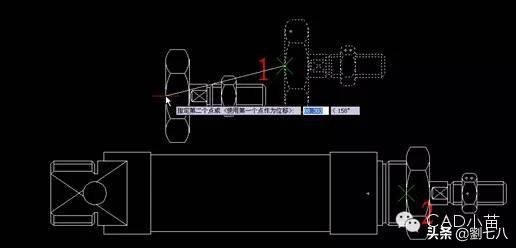

4.指定目标点。在指定插入点之前移动光标，复制的图形将随光标移动。在下图中，1是基点，2是目标点。

5、 复制完第一个后，我们可以继续移动光标将图形复制到其他位置，如下图所示。

如果不需要再进行复制，按空格或回车结束复制命令。

如果你在操作的过程中注意观察命令行的话，你会看到旋转命令也有复制选项，也就是在旋转的同时可以复制图形，此外旋转还有参考R选项，可以参考图中其他图形的角度进行旋转。在浩辰CAD中旋转还有多重复制选项，旋转时不仅可以复制多个，还可以模拟环形阵列的效果。浩辰CAD和AutoCAD高版本复制还增加了等距、等分、沿线等多重复制功能。在完成基本操作练习后，不妨将这些选项都试试。

总结：本节介绍了最常用的三种编辑功能：移动、旋转和复制，这几个命令虽然简单，但在实际操作中如何选择基点、目标点，如何利用其中的选项，对提高操作也非常重要。
