故障现象

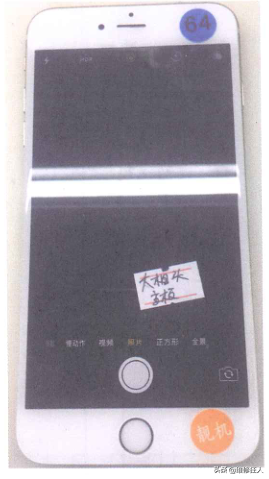

这款手机的故障是开机后屏幕黑，如图，
维护流程
通常，后置摄像头的故障会伴随闪光灯的故障。首先，测试闪光灯的功能，点击手。
手电筒没有反应，所以确保闪光灯也不工作。再次测试前置摄像头，发现前置摄像头正常。
后置摄像头和闪光灯通过同一套I总线与CPU通信，信号名为I2C_ISP_TO_
I2C SCL RCAM，RCAM。无论这两个信号中的哪一个有问题或者摄像头在闪烁。

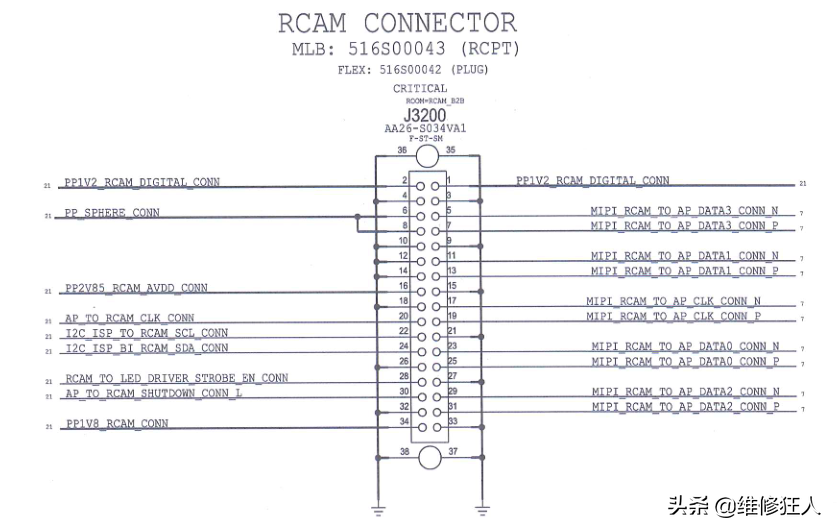

如果其中一个灯有故障，后摄像头和闪光灯将无法正常工作。后摄像头连接器
电路如图所示。闪光灯插座的电路如图所示。

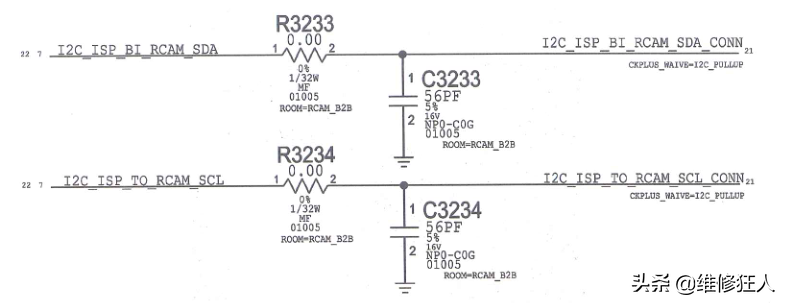

如图所示，I2C_ISP_BI_RCAM_SDA被R3233更名为I2C _ ISP _ BI _ RCAM _ SDA _ conn，I2C _ ISP _ to _ RCAM _ SCL被R3234更名为I2C_ISP_TO_RCAM_SCL_CONN。
卸下主板，先测量摄像头PP2V85_RCAM_AVDD_CONN的2.85V电源，发现电压为
零，根据电路图，这个电压来自U3200，如图。

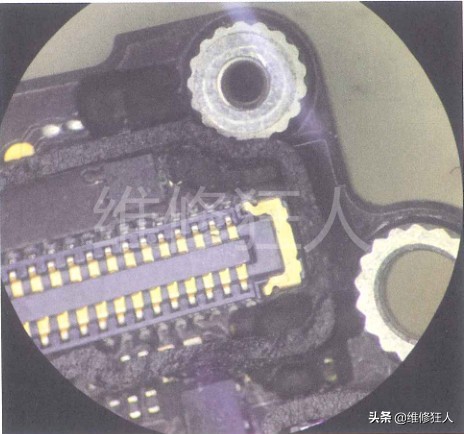

在显微镜下仔细观察，发现U3200有发霉水的痕迹，如图。
芯片没有电压输出，所以首先要检查的是它的电源输入。取出芯片，找到芯片4个引脚的主电源。

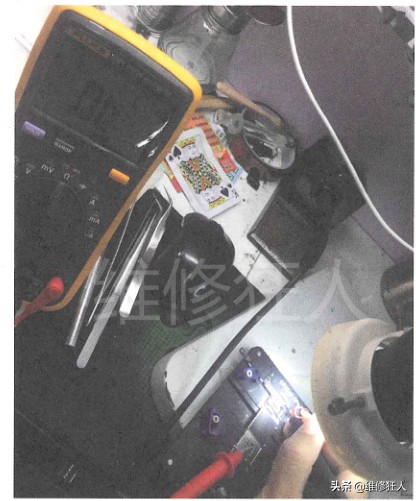

PP_VCC_MAIN _LDO被腐蚀，测其二极管值发现无穷大，如图。
如图所示，PP _ VCC _主_LDO通过FL3202电感从PP _ VCC _主输入到。
U3200的脚4。打开位置图，找到FL3202的位置，如图。

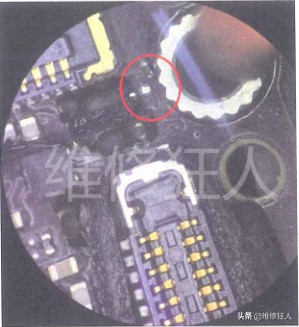

在显微镜下，发现FL3202的电感也被腐蚀了，如图所示。
补上电感，然后安装电源芯片U3200。安装完毕，开始测试，手电筒依然可以正常开启。
闪光功能正常。再次开启后置摄像头的方法，就可以正常拍照了，维护也就到此为止了。
