在建筑设计领域，几乎所有的设计都需要一些可重复使用的材料，也就是我们常说的“画廊”。一个高效易用的图库管理系统可以帮助我们更有效地组织、管理和使用这些设计素材，从而提高设计效率，这对于CAD设计初学者来说尤为重要。
今天我们来看看常见的图库管理系统。边肖测试中望CAD建筑版2018图库系统。它的画廊主要由外部区块组成，主要分为两类：专题画廊和一般画廊。其中特殊图库可以通过特定的命令调用，瓦片文件的存储位置和名称是固定的，一旦改变就会影响这些调用命令。通用图库不影响其他功能的使用，文件存储位置和名称不受约束。不过这里需要提一下的是，中望CAD建筑版的图书馆管理更加人性化。它支持设计师将经常使用的个性化材料添加到库中，这也非常容易操作。通常不会通过创建新的库类别直接放入专用库。这样既方便了后续的修改，也避免了对其他功能的影响。

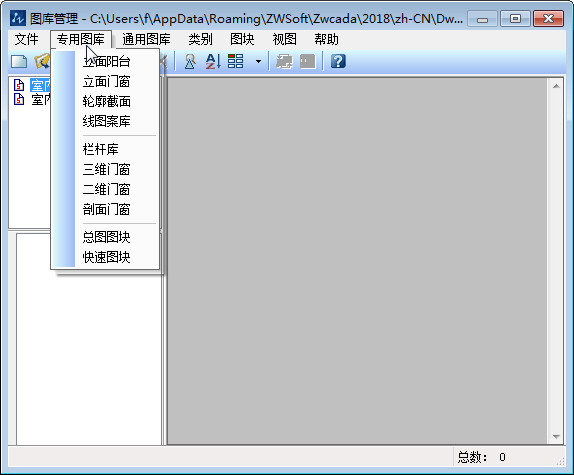

地图/中望建筑版的图库功能
中望CAD建筑版2018图库涵盖了符合国家标准的建筑、结构设计、室内装饰的标准件，方便我们根据实际图纸要求直接调用。正常情况下，调用图库时，会弹出平铺参数对话框。默认状态是以1:1的比例调出图块。如果比例不符合要求，需要调整图形尺寸，可以在该对话框中选择“输入尺寸”，设置图框的长度和宽度的具体值。

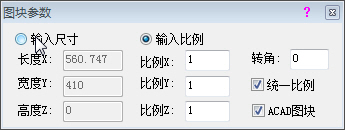

图/设置尺寸和缩放比例
画廊的标准图形，就像普通的积木一样，对它们的定位很有把握。软件的块转换功能可以将普通块转换成建筑自定义实体。该实体有五个夹点，一个位于图形的中心，用于定位和旋转图形，另四个位于图形的四个角，可以通过鼠标拖动来更改图形的大小。这种使用夹点的操作模式具有更好的可见性效果。同时，该功能不仅可以用于软件内置建筑库中传递的图形，也可以用于设计人员定义的普通图块。

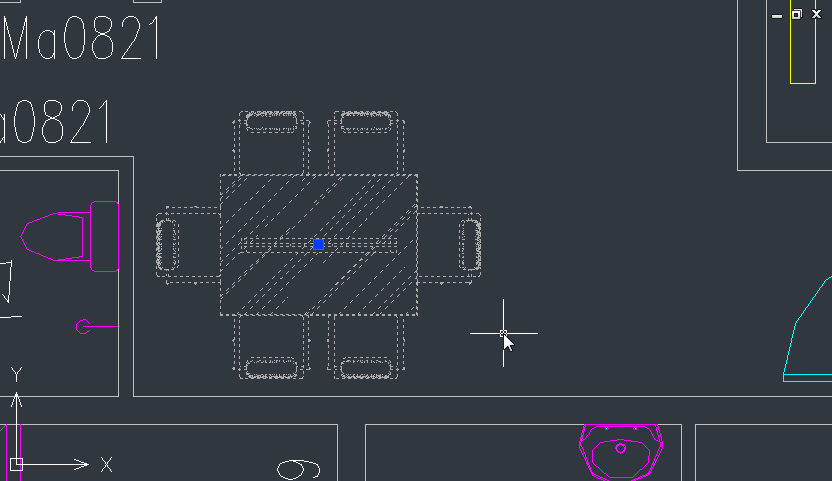

图形/使用点来更改图形的大小。
填充是建筑设计中常见的问题。在某些情况下，例如，为了区分房间的范围或反映房间的地板铺设，设计师通常将填充应用于房间。此时添加块时，下部的填充图案会通过块显示，导致图形整体显示效果不佳。中望CAD建筑版2018提供了区块屏蔽功能，可以轻松解决这个问题。设计师只需要打开遮挡屏，遮挡范围内的其他图形就会被遮挡而不显示，同时房间内的家具也会被清晰的显示出来，房间范围的填充也会得到很好的体现。更人性化，屏蔽和去屏蔽只需要一键操作，非常方便。
图/众望积木版屏蔽功能效果
除了建筑构件，中望CAD建筑版2018的图库内容还包含各种图例符号、景观、规划、结构细节、室内设计等区块，可使用范围更广。符合自己实际需求的设计师如果感兴趣也可以测试一下。你对这个画廊管理系统的使用有什么看法？欢迎留言和边肖交流。
