硬度,物理学专业术语,材料局部抵抗硬物压入其表面的能力称为硬度。固体对外界物体入侵的局部抵抗能力,是比较各种材料软硬的指标。由于规定了不同的测试方法,所以有不同的硬度标准。各种硬度标准的力学含义不同,相互不能直接换算,但可通过试验加以对比。

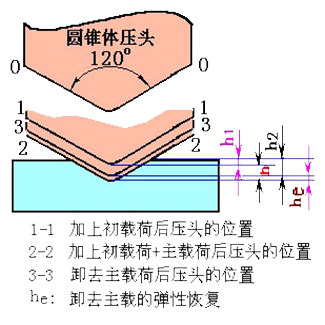

1、HRC是采用150Kg载荷和120°金刚石锥压入器求得的硬度,用于硬度极高的材料。例如:淬火钢等
2、HB是布氏硬度,以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面,保持一段时间,去载后,负荷与其压痕面积之比值,即为布氏硬度值(HB),单位为公斤力/mm2 (N/mm2)。
3、HV也就是维氏硬度,和洛氏硬度区别主要在硬度实验时,压痕形状不一样。
扩展资料:
硬度分为:
①划痕硬度。主要用于比较不同矿物的软硬程度,方法是选一根一端硬一端软的棒,将被测材料沿棒划过,根据出现划痕的位置确定被测材料的软硬。定性地说,硬物体划出的划痕长,软物体划出的划痕短。
②压入硬度。主要用于金属材料,方法是用一定的载荷将规定的压头压入被测材料,以材料表面局部塑性变形的大小比较被测材料的软硬。由于压头、载荷以及载荷持续时间的不同,压入硬度有多种,主要是布氏硬度、洛氏硬度、维氏硬度和显微硬度等几种。
③回跳硬度。主要用于金属材料,方法是使一特制的小锤从一定高度自由下落冲击被测材料的试样,并以试样在冲击过程中储存(继而释放)应变能的多少(通过小锤的回跳高度测定)确定材料的硬度。
用一定的载荷将规定的压头压入被测材料,根据材料表面局部塑性变形的程度比较被测材料的软硬,材料越硬,塑性变形越小。压入硬度在工程技术中有广泛的用途。压头有多种,如一定直径的钢球、金刚石圆锥、金刚石四棱锥等。载荷范围为几克力至几吨力(即几十毫牛顿至几万牛顿)。压入硬度对载荷作用于被测材料表面的持续时间也有规定。主要的压入硬度有布氏硬度、洛氏硬度、维氏硬度和显微硬度等。
肖氏硬度
也称回跳硬度,简称HS。表示材料硬度的一种标准。由英国人肖尔(AlbertF.Shore)于1906年研究淬火钢的硬度测定法时提出的。
肖氏硬度测定法的测量原理是:用重量为1/12盎司力(1盎司力等于0.2780牛顿)的带有金刚石圆头或钢球的小锤,从10英寸的高度自由落下,使小锤以一定的动能冲击试样表面。小锤的部分动能转变成试样表面塑性变形功而被消耗;另一部分转变为弹性应变能被试样储藏。试样弹性变形恢复时释放出能量,使小锤回跳一定高度。
被测物越硬则弹性极限越高,储藏的弹性应变能越多,小锤回跳得越高。回跳硬度的符号是HS,它以小锤回跳高度进行分度。回跳硬度数只能在弹性模量相同的材料之间进行比较,否则就会得出橡皮比钢更硬的结论。压入硬度的测量属于静力测定法,而回跳硬度的测量则属于动力测定法。
巴氏硬度
巴柯尔(Barcol)硬度(简称巴氏硬度),最早由美国Barber-Colman公司提出,是近代国际上广泛采用的一种硬度门类,一定形状的硬钢压针,在标准弹簧试验力作用下,压入试样表面,用压针的压入深度确定材料硬度,定义每压入0.0076mm为一个巴氏硬度单位。巴氏硬度单位表示为HBa。
努氏硬度
努氏硬度是作为绝对数值而测得的硬度,主要在加工方面使用该数值。一般来说,金刚石的努氏硬度为7000~8000千克/平方毫米
韦氏硬度
一定形状的硬钢压针,在标准弹簧试验力作用下压入试样表面,用压针的压入深度确定材料硬度,定义0.01mm的压入深度为一个韦氏硬度单位。韦氏硬度单位表示为HW。
上一篇:怎样开键盘上的小键盘?
下一篇:音乐里说的PGM是什么东西?
