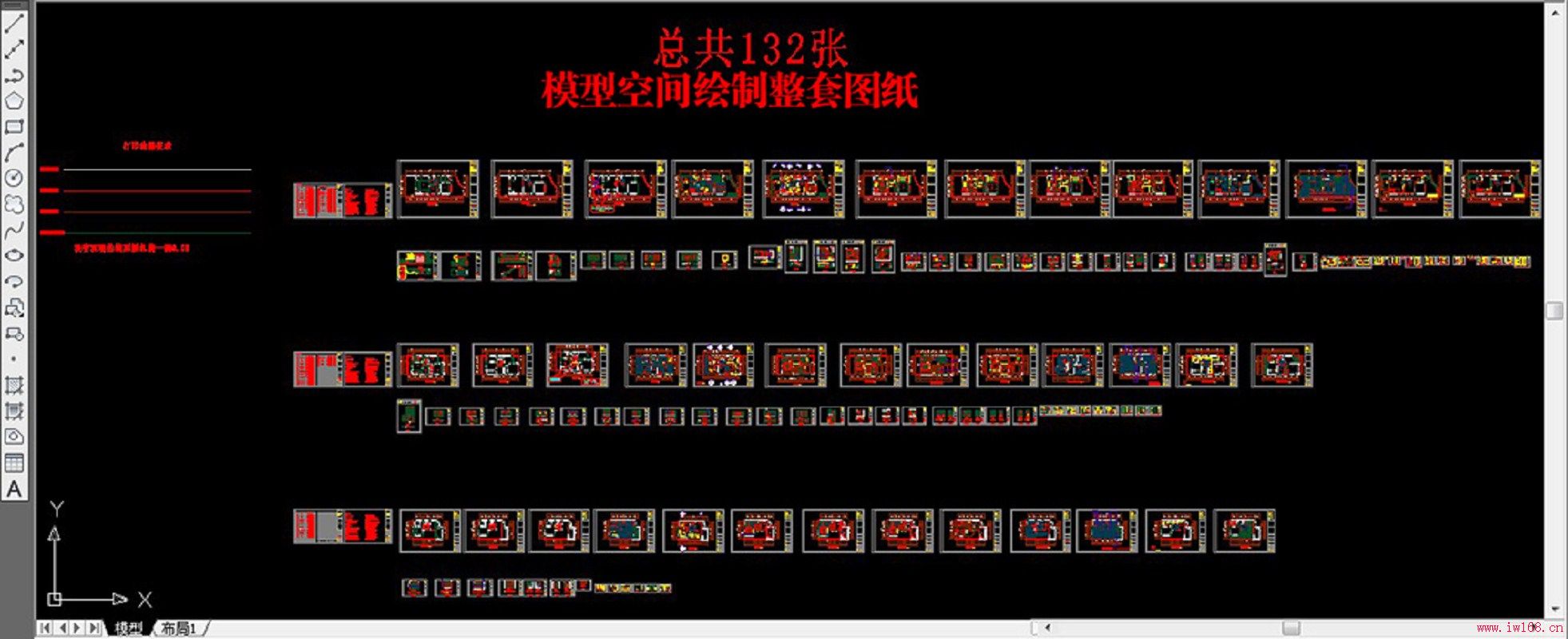

很多朋友都知道用CAD布局绘图给我们带来了很多便利，那么我们知道它有多少好处吗？我用布局图总结了一些好处和大家分享，希望能帮助大家学习布局。1.模型空间运行缓慢，布局空间运行快速。1.模型空间绘制的图纸如下：
在模型空间中绘制132张图纸，有时候我们的图纸甚至更多，占用了大量的内存，运行速度随着图纸数量的增加而变得缓慢。2.布局空间中绘制的图纸如下：

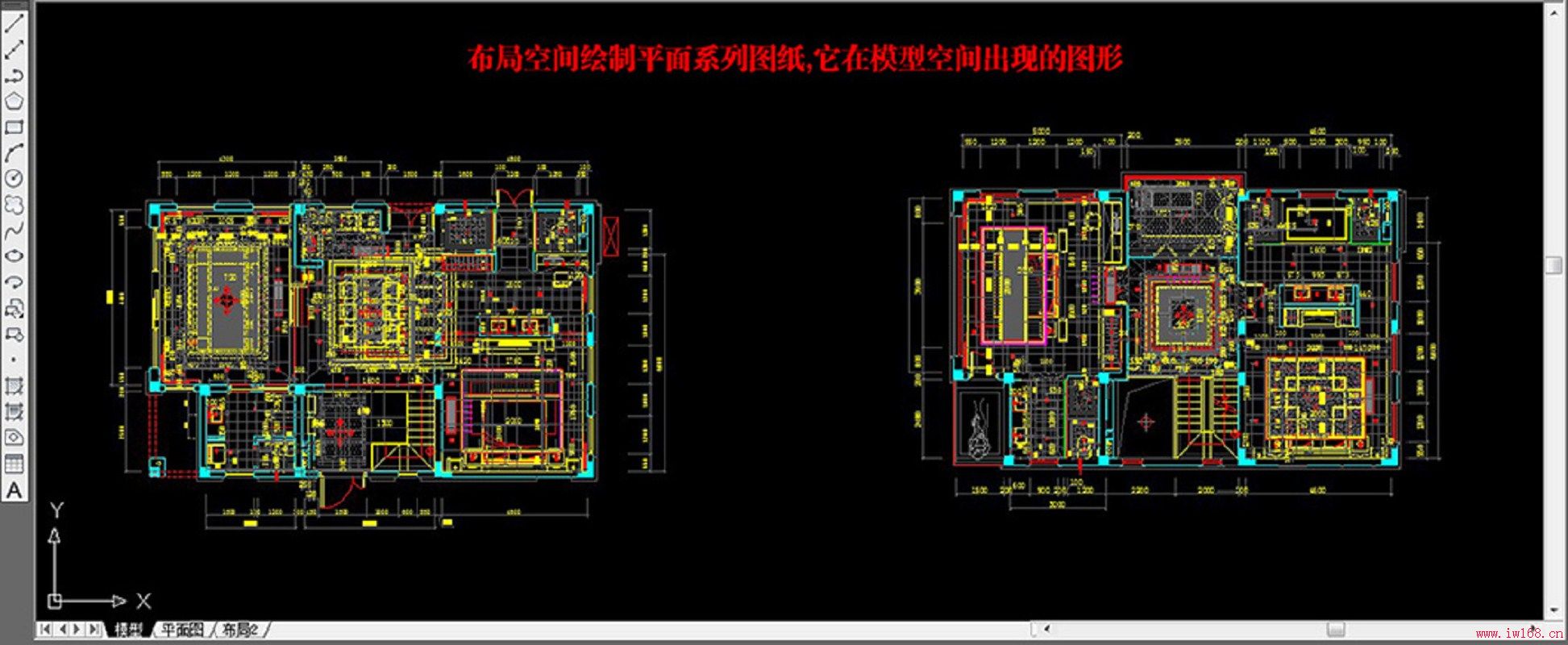

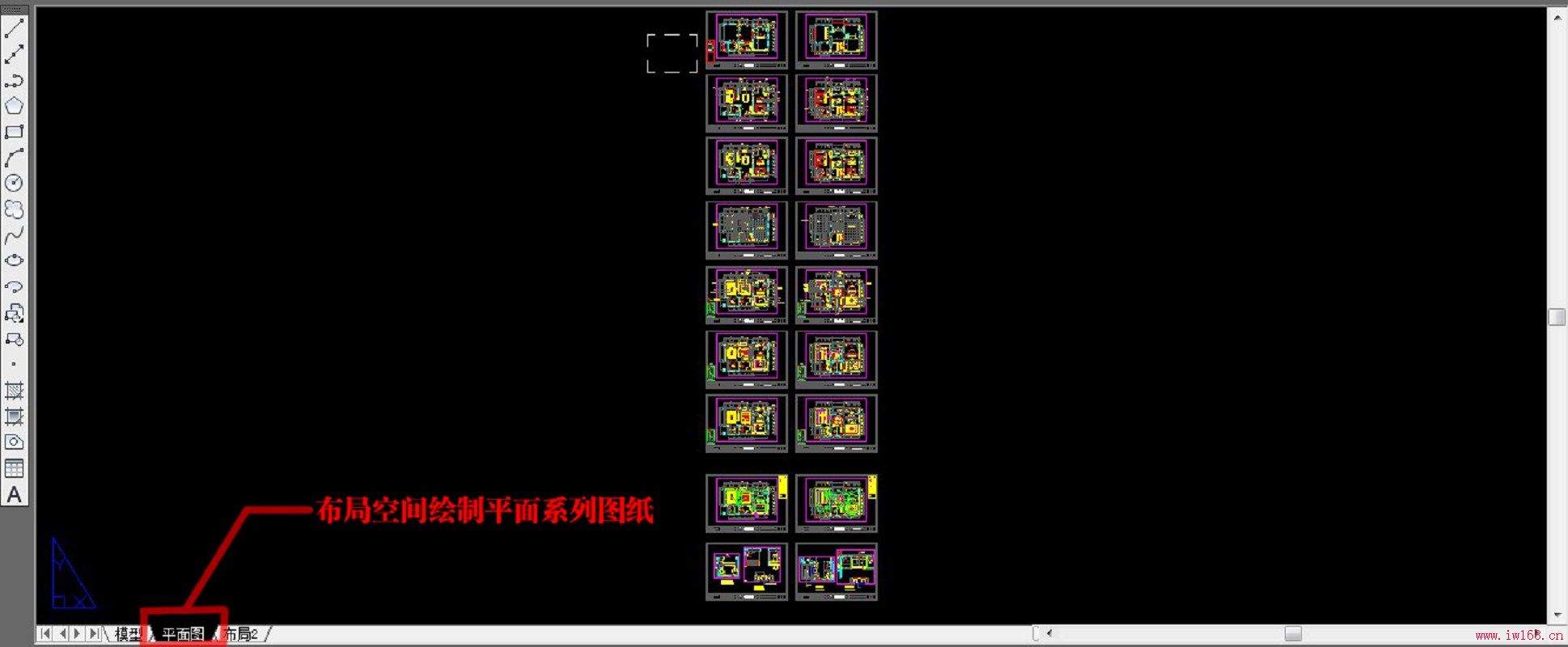

一系列空间绘图平面图。

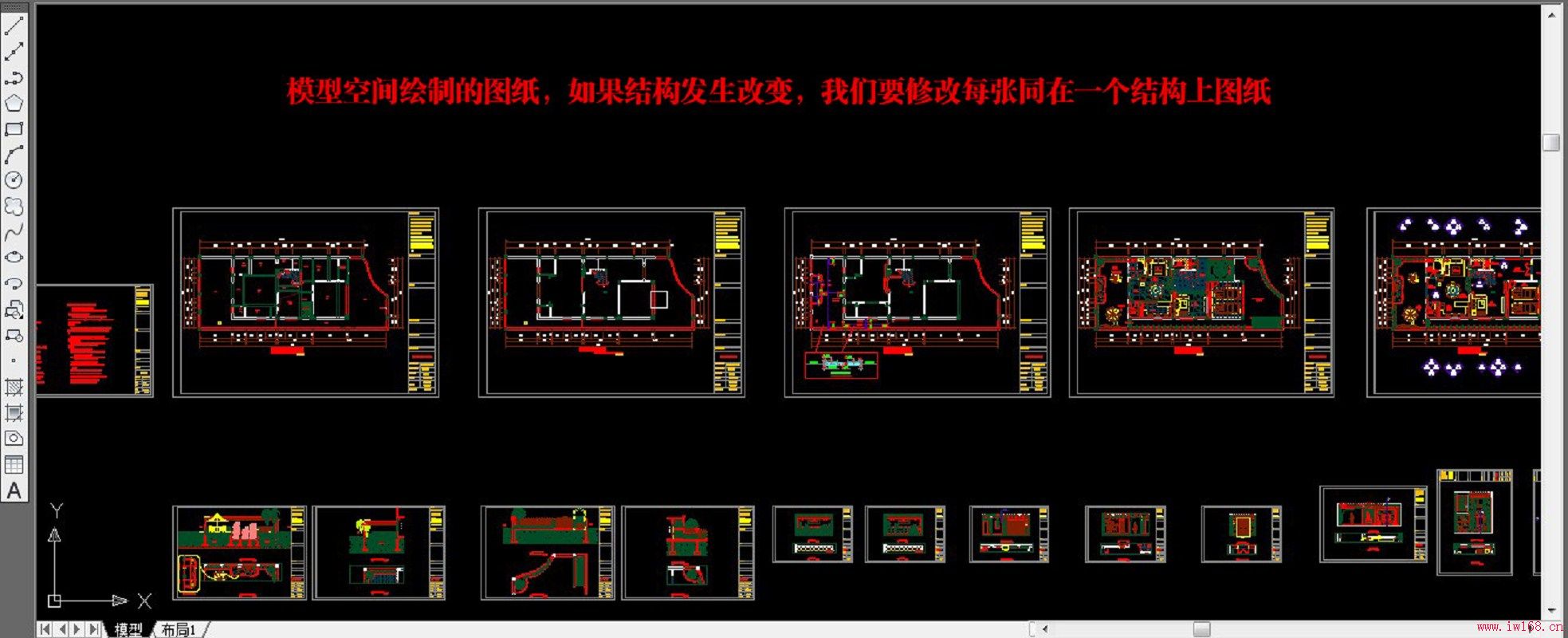

绘图平面系列的图纸在模型中显示的图形很少。我们还可以设置多个布局窗口来绘制立面和细节。因为模型空间中的图形很少，所以占用的内存很少，运行速度更快。二是模型空间修改图形麻烦，而布局空间修改图形容易。1.模型空间中绘制的图形如下：
I型空间图纸平面系列图纸，如果我们的建筑结构图纸有变化，我们会花很多时间修改同一建筑结构上的每一张图纸。2.布局空间中绘制的图纸如下：

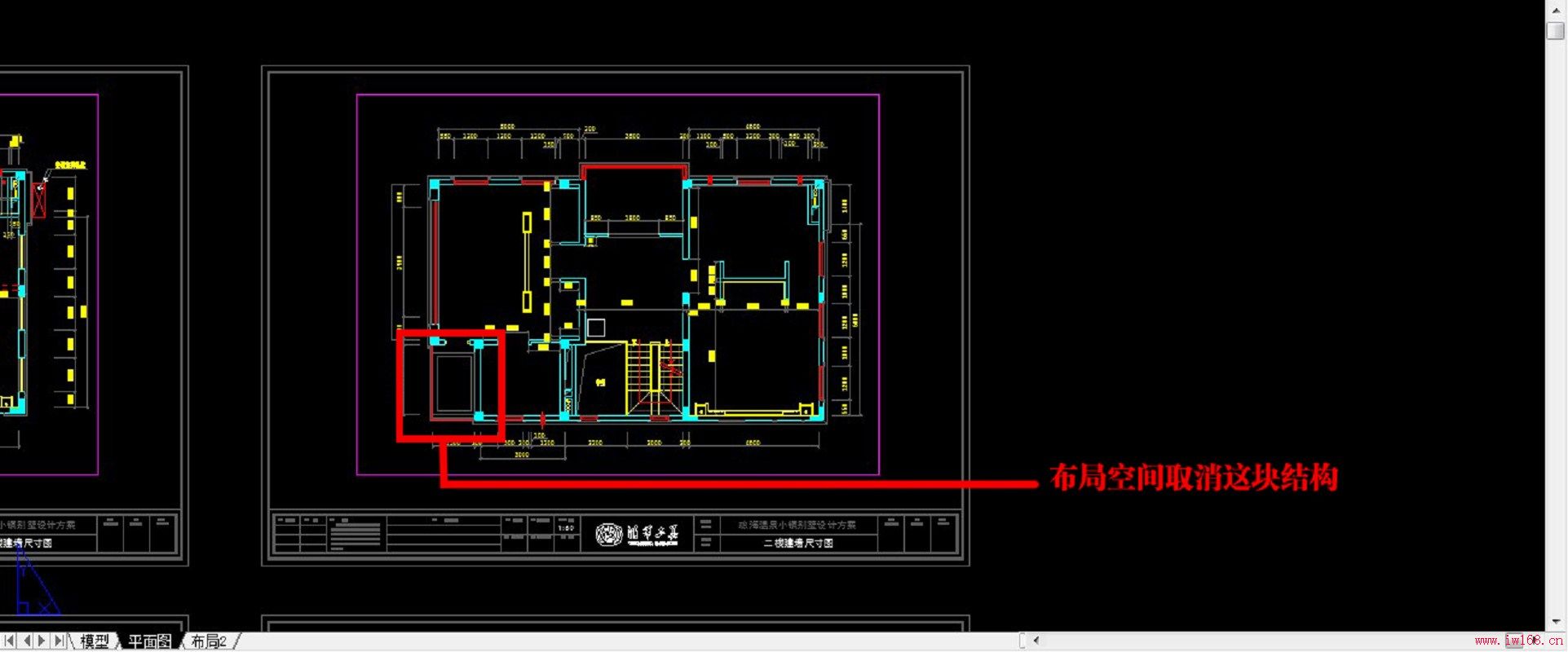

我们取消这块

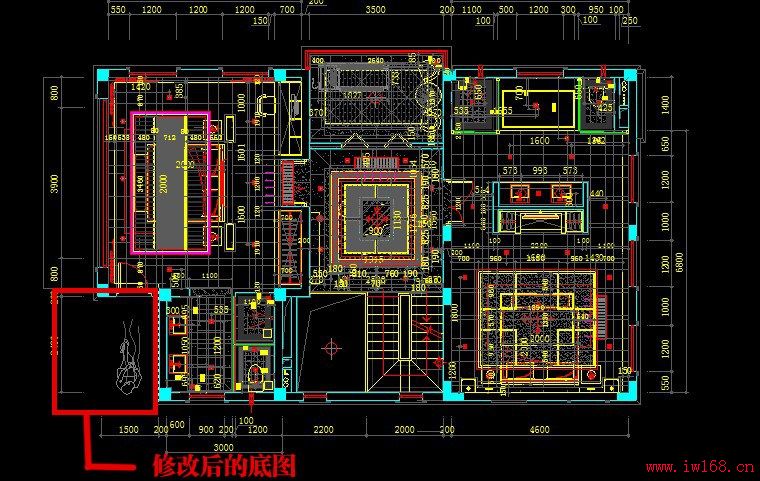

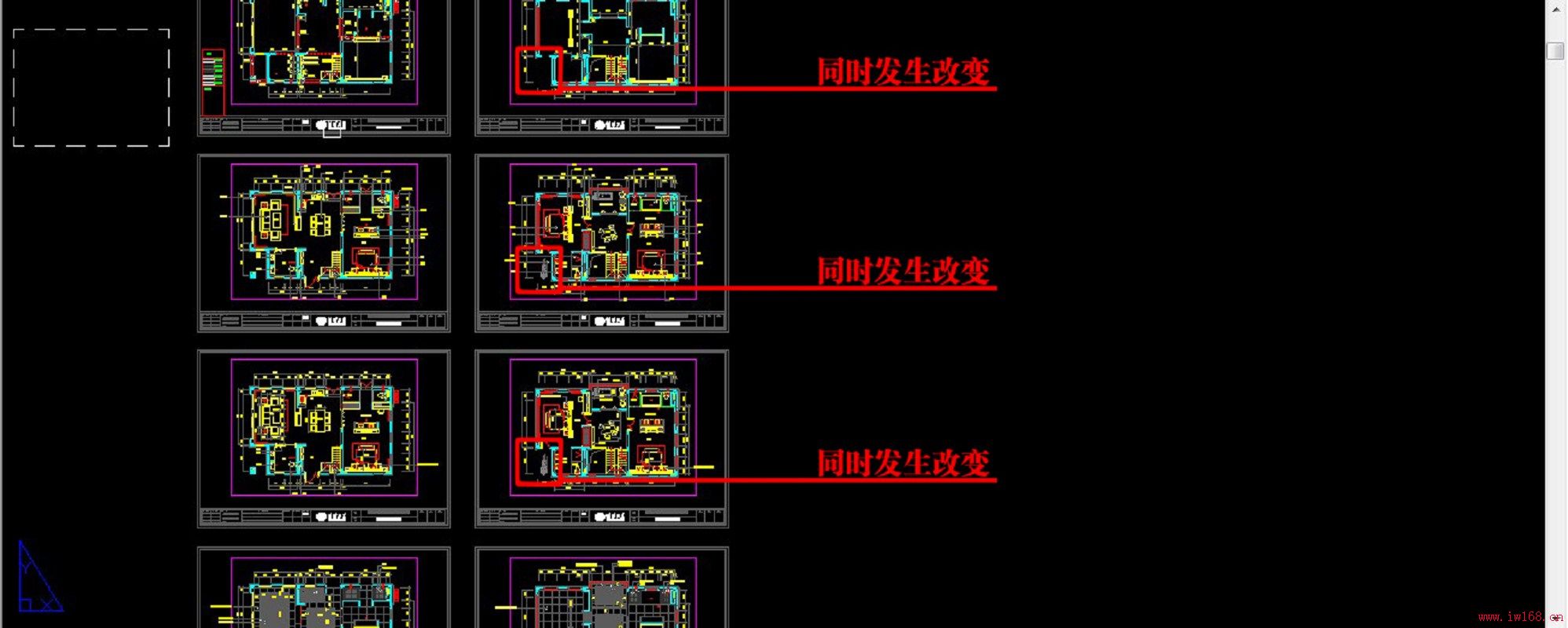

每张同在一个结构底图的图形都同时改变，我们再修改相应局部就可以

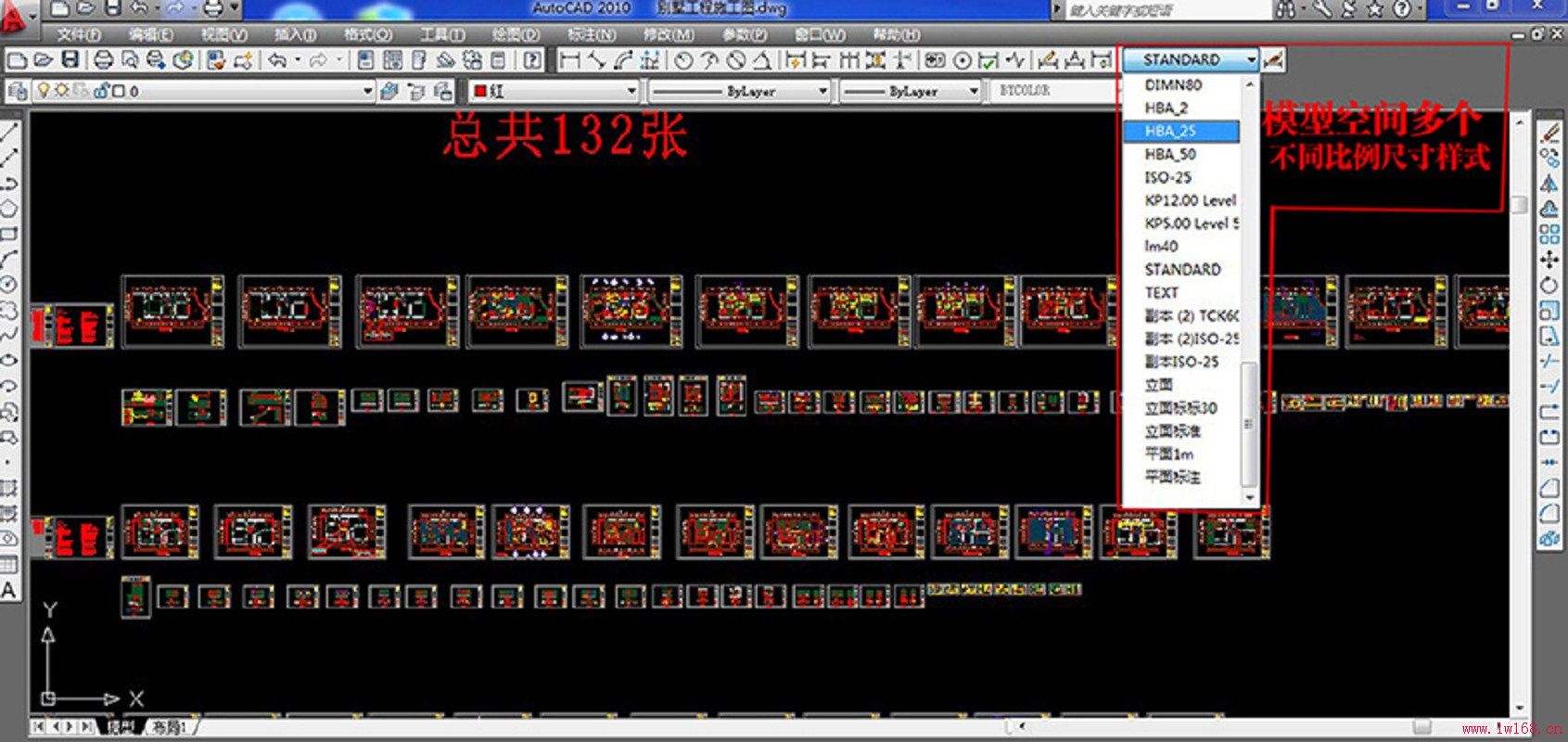

三、 模型空间多种不同比例标注及文字，布局空间标注及文字只有一种。 1、 模型空l绘制的图纸如图：

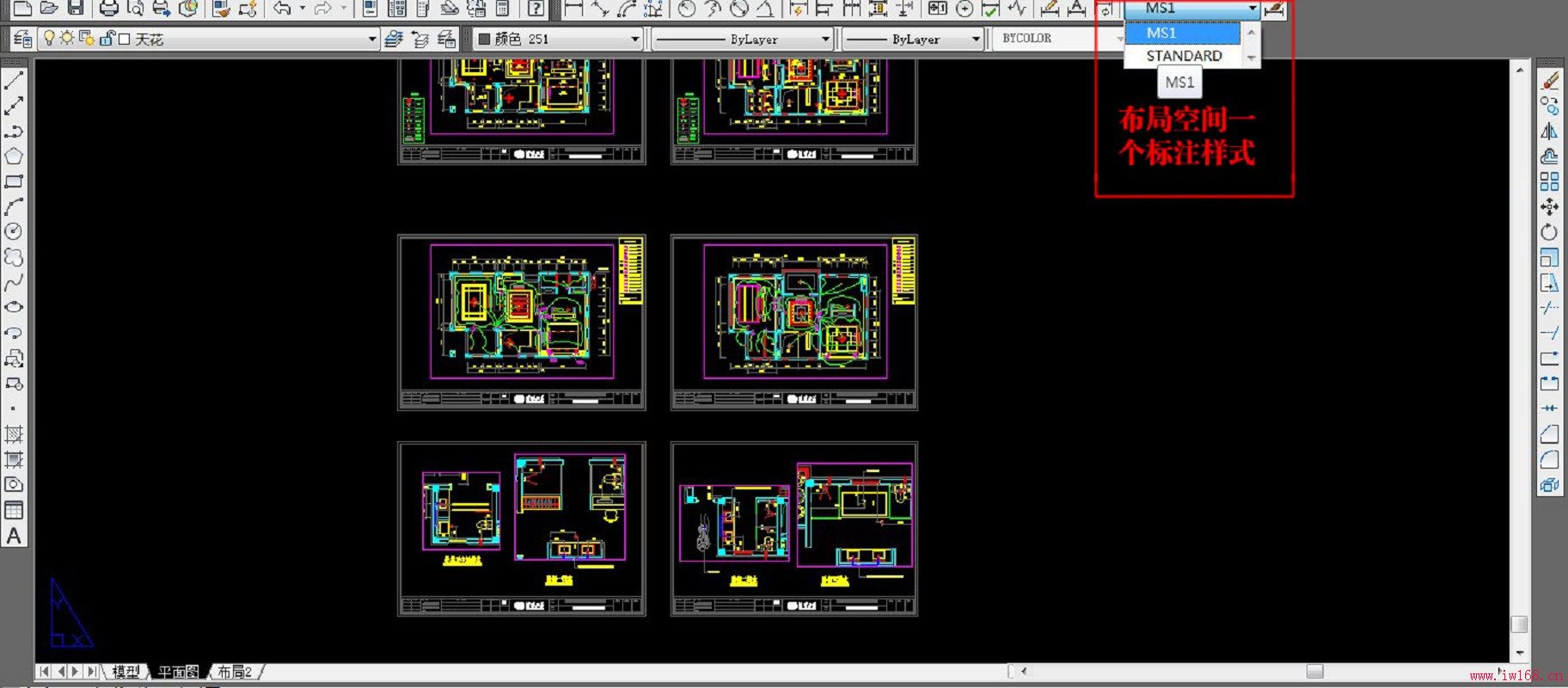

模型图纸我们是通过缩放图框大小来定制图纸的比例，这样我们就要设置好多种不同比例图框、尺寸标注样式与文字大小。 2、 布局空间绘制的图纸如图：

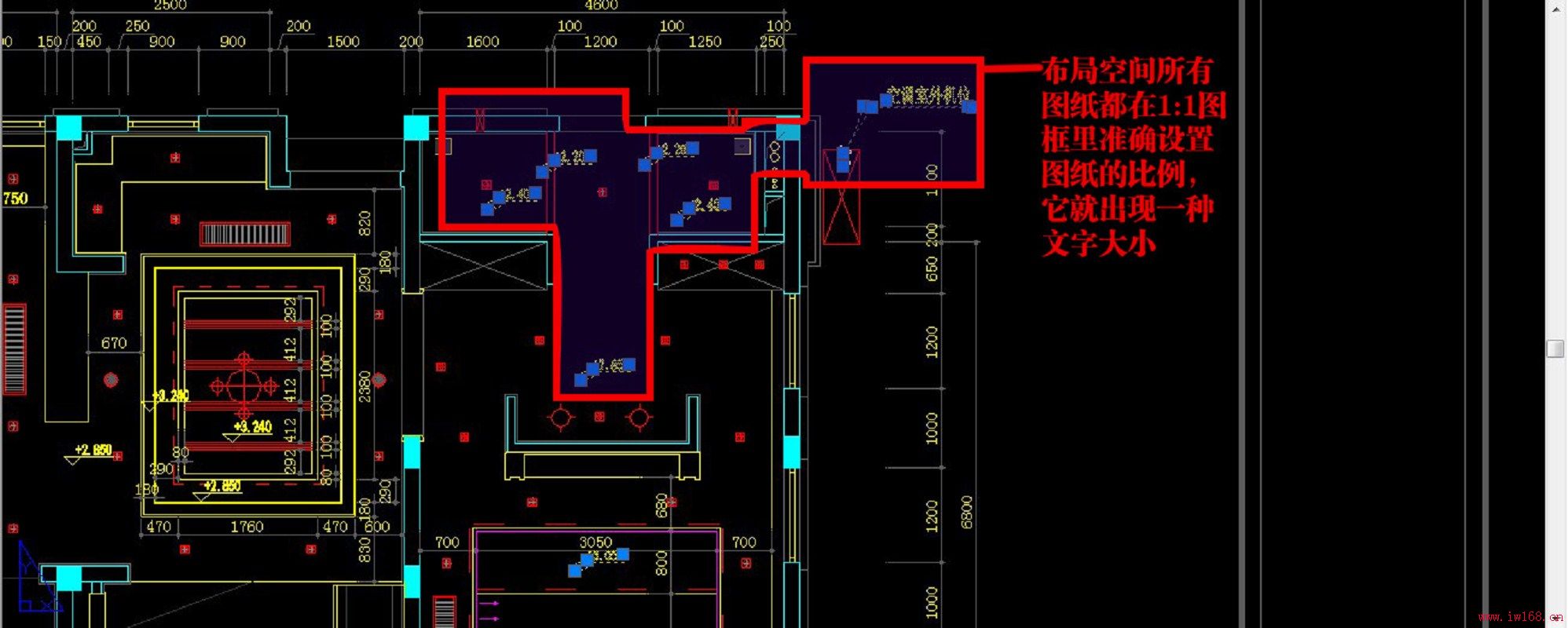

布局空间都在1:1图框里设置图纸的比例，尺寸样式与文字大小根据1:1图框比例来设置，就出现一种尺寸样式与文字大小使用在所有不同比例图纸。

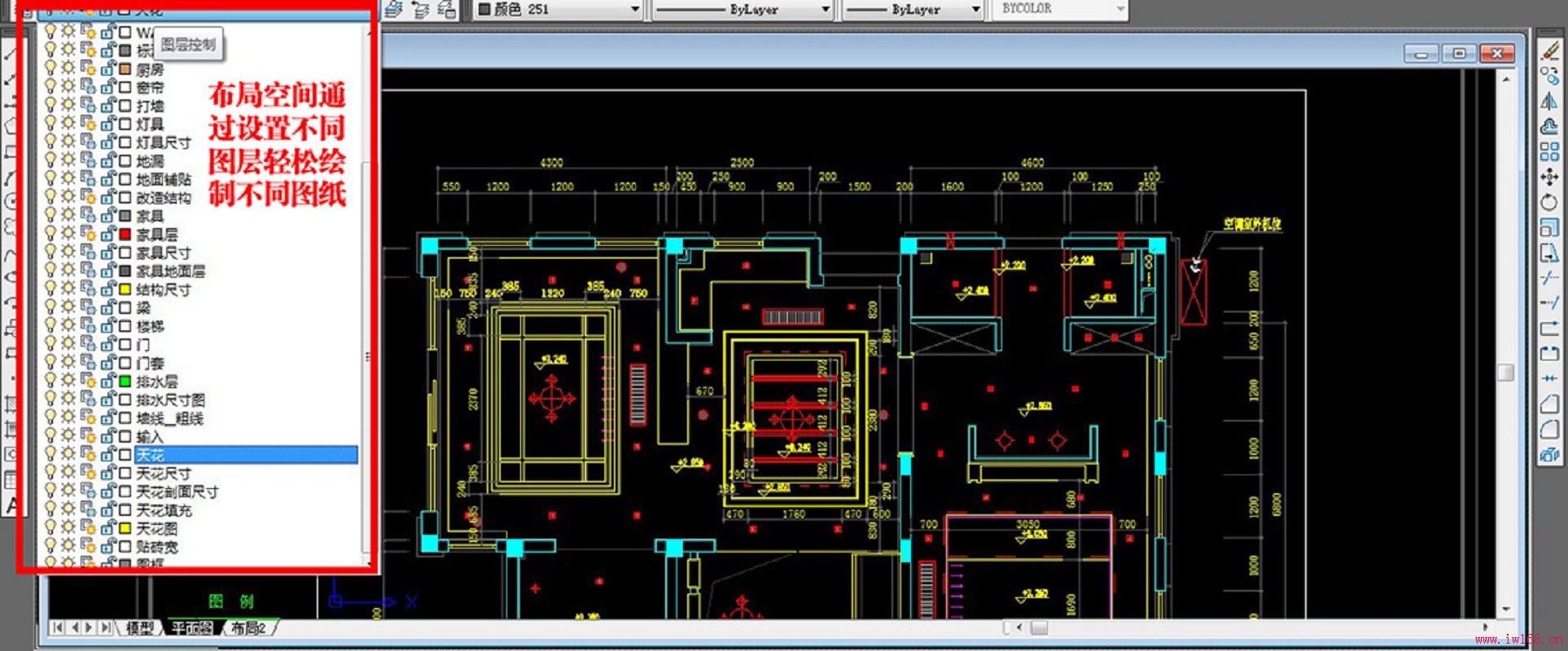

四、布局空间设置不同图层轻松绘制不同的图纸 我们在模型空间绘制图纸，对设置图层都是很随意，或者根本没对图层的设置，直接复制图库进来也没对图层的修改，图纸就出现很多图层，也不知道那个图层具体用途，图层很多很乱也占用很多内存空间。 1、布局空间的图纸如图：
布局空间平面系列图纸，在同个建筑结构上是通过设置不同图层，图层以显示隐藏来绘制不同图纸。图形绘制修改起来也非常轻松。 五、直接套用整套布局图纸模版来绘制另套图纸

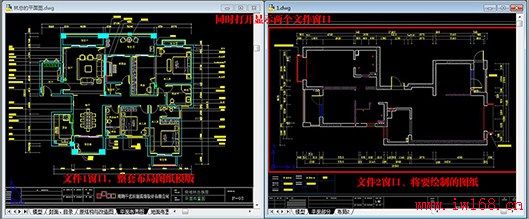

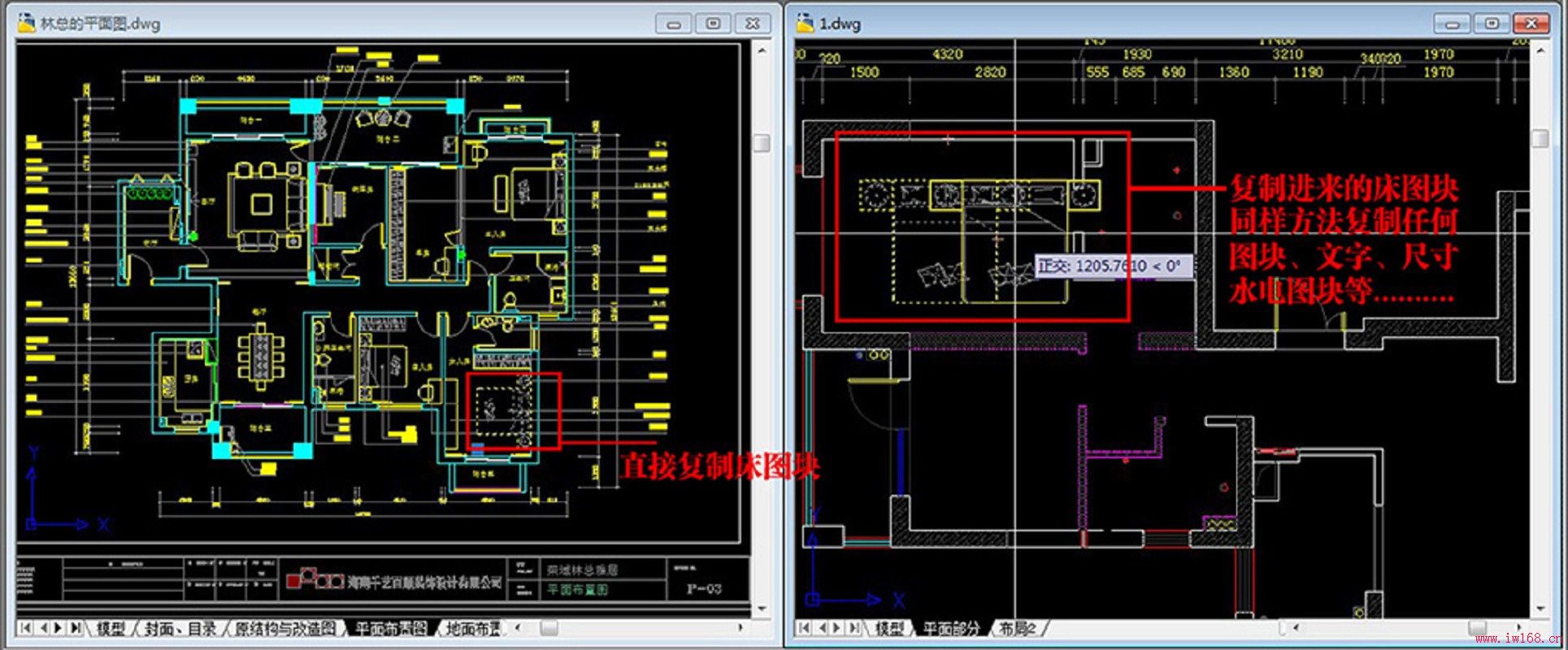

同时打开显示两个文件窗口，一个是整套布局图纸另个是我们要绘制的图纸。
