首先向大家介绍光耦合放大电路中的关键器件——光耦合器。
光电耦合器也称为光隔离器。光电耦合器以光为媒介传输电信号。它能很好地隔离输入和输出电信号，因此被广泛应用于各种电路中。目前，它已成为用途最广泛的光电器件之一。光耦合器一般由三部分组成：光发射、光接收和信号放大。输入的电信号驱动发光二极管(LED)发出一定波长的光，光被光电探测器接收产生光电流，进一步放大后输出。这就完成了电-光-电的转换，从而起到输入、输出和隔离的作用。由于光耦的输入和输出相互隔离，电信号的传输是单向的，因此具有良好的电绝缘性和抗干扰能力。

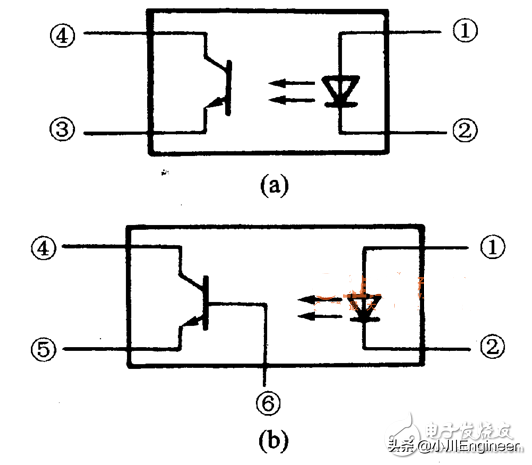

常用光欧合器内电路如下图所示。分为四引脚和六引脚两种。我们这次用的是六引脚的。
1)四脚光耦的输入端为发光二极管，一般由掺砷发光二极管、磷化馈电或磷砷栅控发光二极管等组成。脚为正极，脚为负极。输出为光电晶体管，引脚为光电晶体管的发射极，引脚为光电晶体管的集电极。
2)六脚光学热熔器的输入端仍然是LED的阳极，脚仍然是LED的阴极。输出引脚为空，引脚为光电晶体管的集电极，引脚为光电晶体管的发射极，引脚为光电晶体管的基极。
两种光学保险丝的内部电路图。
模拟前

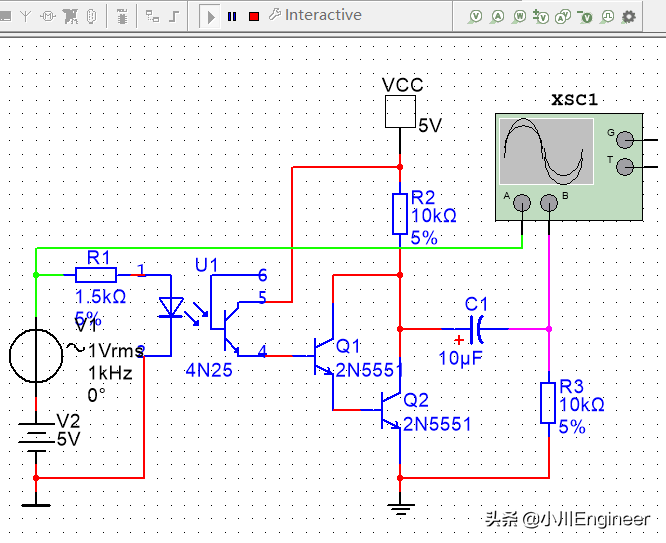

模拟中

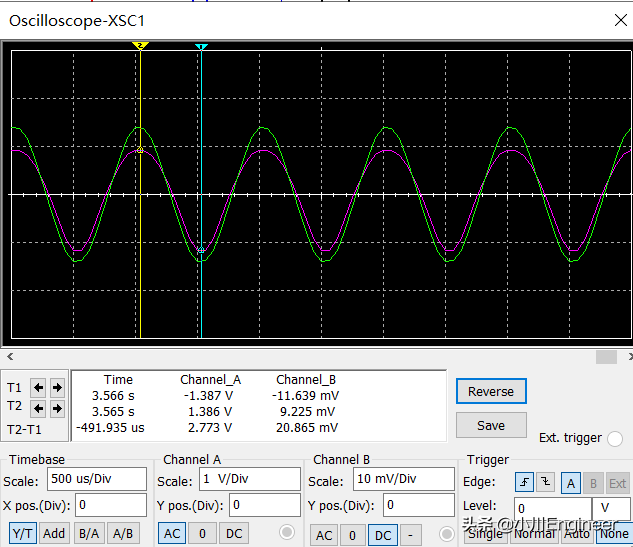

示波器波形图
在许多情况下，信号传输的前级和后级必须电绝缘，光耦合放大器电路是最佳形式。操作方法和以前一样。示波器调整：x轴扫描为500S/Div，a通道改为交流模式，y轴幅度为1V/Div，b通道y轴幅度为10mV/Div。
