随着社会的发展，人们越来越喜欢追求美好的事物，建筑装饰也是如此。比如别墅一般采用螺旋楼梯，由于外形美观、大气简约、占用空间小，在各种别墅中应用广泛。台阶作用在圆柱体上，并螺旋上升。材料可以是木材、钢结构或钢筋混凝土。它的平面图比较简单，只需要画台阶和扶手，关键是在CAD中如何画出旋转楼梯。以下图所示的第一个螺旋楼梯平面图为例，介绍了在CAD下的详细操作步骤。

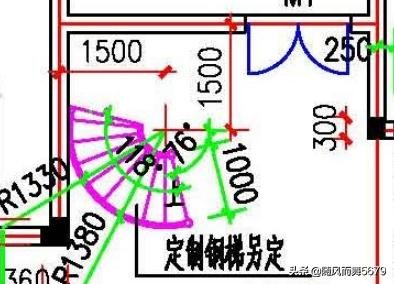

螺旋楼梯平面图示例。
绘制步骤如下：
1.找到圆心，用offset命令偏移中心线，使两条中心线偏移后交叉，交点可以是圆心；
2.画一个外圆，用圆心半径法画两个半径分别为1330mm和1380mm的圆；
3.画内圆，用圆心半径法画两个半径分别为330mm和380mm的圆，或者用偏移法画内圆；
4.画对角线，用起始边设置为东，正方向逆时针，对角线画法画两条对角线，角度为-76度和-194度；
5.修剪圆，使用修剪命令修剪内圆和外圆；
6.将所有修剪过的内外圆分成9等份；
7.显示节点，选择菜单格式/点样式，将点设置为眼睛可见；
8.使用节点，右键单击计算机辅助设计状态栏中的对象捕捉，单击设置，并选中节点复选框。如果不勾选，这9个节点不能选择；
9.形成台阶，最后用直线连接内圆和外圆上的9个点形成台阶。
知道了旋转楼梯的绘制步骤后，如何操作定数等分，如何设置节点的使用和显示？
