尺寸标注是计算机辅助设计绘图过程中非常重要的一个环节。图形的主要功能是表示物体的形状，而物体各部分的真实尺寸以及各部分之间的确切位置只能通过标注尺寸来表示。因此，正确的尺寸标注对我们绘制图形非常重要。CAD还为我们提供了方便、准确的尺寸标注功能。

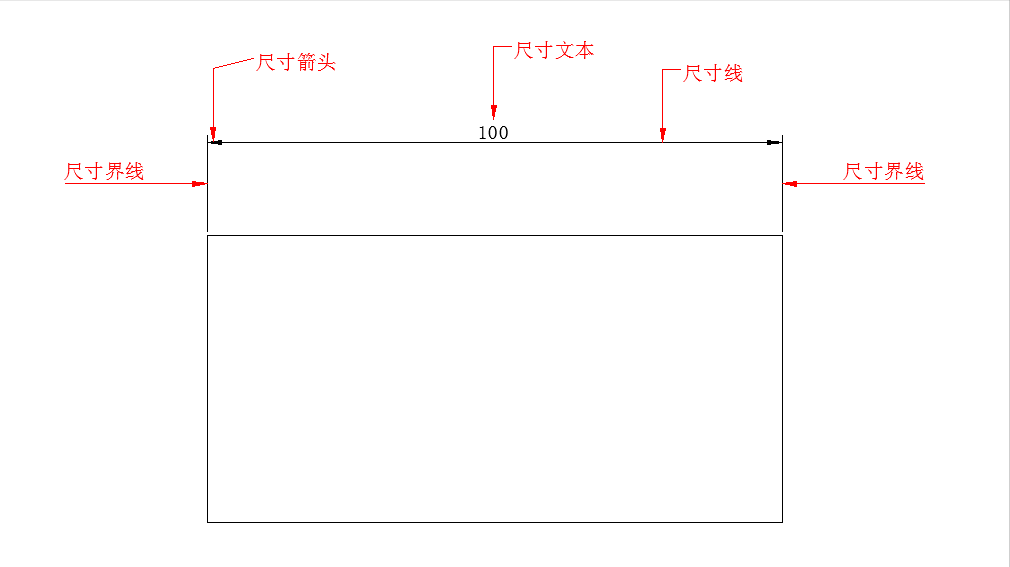

由尺寸线、延长线、尺寸文本、尺寸箭头四部分组成，如下图所示：
尺寸标注组件
一、尺寸标注样式：D
输入d并输入；将打开[标签样式管理器]对话框；使用此对话框，可以方便直观地自定义和浏览标注样式，还可以创建新的标注样式、修改现有标注样式、设置当前标注样式、重命名样式和删除现有标注样式。
二、线性标注：DLI
用于标记图形对象的直线距离或长度，包括三种类型：水平、垂直和旋转。
三、对齐标注：DAL
尺寸的尺寸线平行于两条延长线起点之间的线。
四、基线标注：DBA
用于基于同一延长线生成一系列尺寸，适用于长度尺寸、角度尺寸和坐标尺寸。在使用基线尺寸方法之前，必须创建线性、对齐或角度尺寸。
五、连续标注：DCO
连续标注，又称尺寸链标注，用于生成一系列连续标注，适用于长度标注、角度标注和坐标标注。
六、直径标注：DDI
用于圆或弧的直径尺寸。
七、半径标注：DRA
用于圆或弧的半径尺寸。
八、角度标注：DAN
标记特定尺寸，如圆角、倒角等。添加多行注释和描述。
九、一般引线标注：LEA
标记特定尺寸，如圆角、倒角等。添加多行注释和描述。
十、快速引线标注：QL
快速引线标注可以快速生成引线和注释，用户可以通过命令行优化对话框进行自定义，从而消除不必要的命令行提示，提高工作效率。
十一：多重引线标注：MLD
可以创建多个引线，如箭头优先、引线基线优先或内容优先。
备注：
快速领导者标签:
福利；快捷方便，随时可以使用和设置。引线和文本是独立的实体，可以单独编辑。
缺点；每次使用不同的方法进行重置时，大规模映射过程中的工作量都会增加。
多引线尺寸：
福利；系统化是全功能的，就像尺寸标注一样。您可以自己设置标签样式。用的时候就一点点。
缺点；在小比例尺制图中，不是很方便。

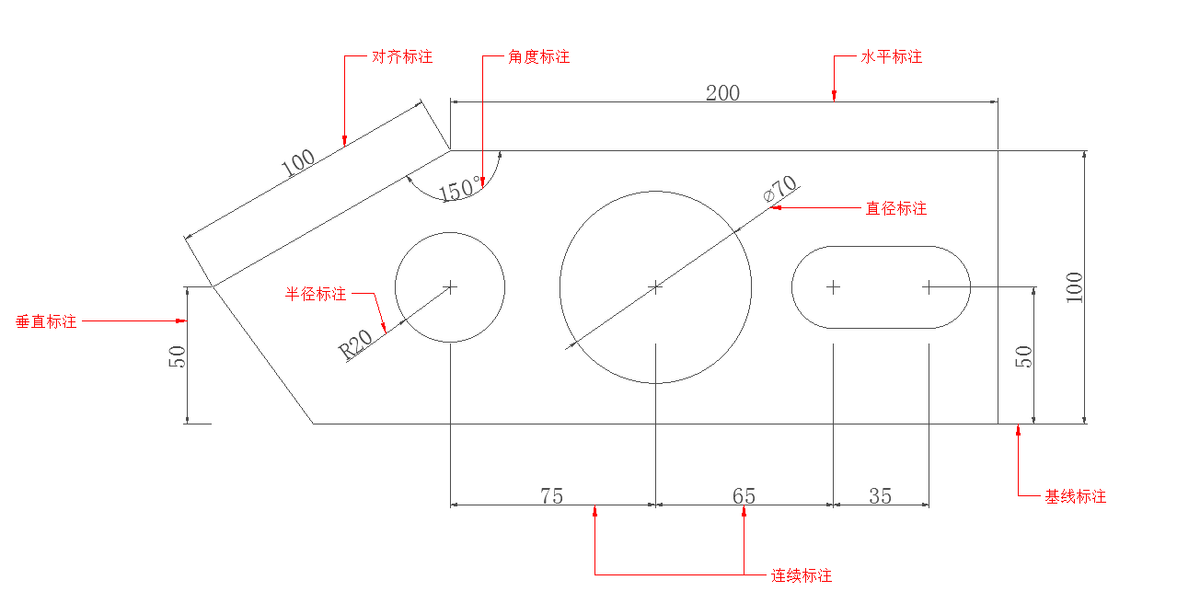

上述各种标签的情况如下图所示：
各种标签图
