标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，棕白-7，棕-8。
标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8。
即直连线：568B-568B，568A-568A, 交叉线：568A-568B 。
连线注意事项
在做RJ45头的时候，只是保证线两端的顺序一一对应,却并未按照568A/568B的排线标准去做。这样虽能连通网络，但这种线的抗干扰性较差，可能出现诸如传输速度慢、网络时好时坏的情况。
在做网线的时候建议按照标准去做，并且根据实际的工程经验网线长度最好不小于1.5米，这对提高网络的稳定性是有必要的。
扩展资料：
线序解析
UTP网线由一定长度的双绞线和RJ45水晶头组成。

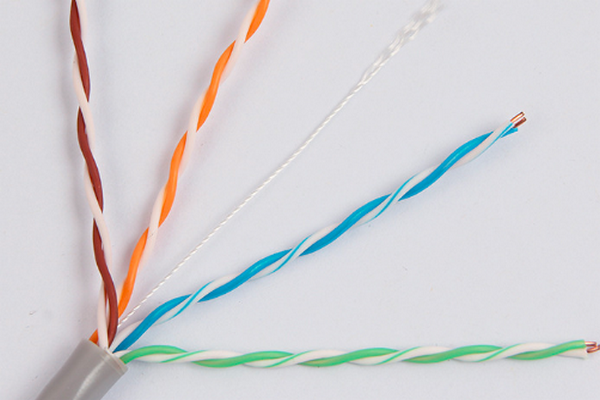

双绞线由8根不同颜色的线分成4对线绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。在EIA/TIA－568标准中，将双绞线按电气特性区分为：
三类、四类、五类线。网络中最常用的是五类线和超五类线，已有六类以上的。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ一45水晶接头前端有8个凹槽，简称“SE”（Position，位置）。
凹槽内的金属触点共有 8个，简称“8C”（ Contact，触点），因此业界对此有“8P8C”的别称。特别需要注意的是RJ45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是1～8，序号对于网络连线非常重要，不能搞错。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
