故障现象
WIFi无法开启，关于本机WiFi地址显示“未知”。
维护流程

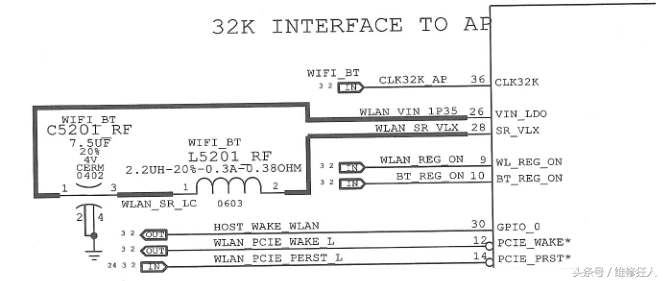

拆机后目测WiFi芯片已更换。首先直接取下WiFi芯片，然后测量焊盘对地的二极管值，发现WiFi芯片焊盘上的引脚26和28对地短路。通过看电路图，我们知道这两个引脚是WiFi芯片本身的输出提供的电源，如图1所示。电源对地短路肯定是异常。
图WiFi芯片针脚26和28在电路图中的位置
从图2可以看出，引脚26和28仅与一个电答案C5201RF和电感L5201RF相连。那么对于短路的元件，只有C5201_RF短路。查看PCB点图，找到C5201_RF的位置，如图2所示。
图2:2:c 5201 _ RF在PCB位图中的位置
对照PCB位图查看物理主板，找出C5201_RF电路的位置，如图3所示。
图3:3:c 5201 _ RF在物理图中的位置
拆下电容器后，测量二极管对地的值。没有短路。从料板上取下同位置的电容，焊接，安装WiFi芯片，开机，开机，进入系统测试。WiFi可以正常开启，手机可以维修。
