客户的联想G40-70m，板号NM-A273，单独第四代Core单CPU显示屏，客户描述待机时间在0.011~0.024左右，按下开关没有反应，于是开始维修。
根据故障现象，按“不触发维修”，先检查EC情况，未发现异常。按下开关后，EC发送给CPU的PWRBTN#电压偏低，正常情况下是3.3V的跳变，实际只测到1V以上的跳变。这种现象大部分是CPU拉低造成的，但不能排除EC问题，所以我们决定先尝试更换EC，因为EC更容易更换，更换CPU也比较麻烦。

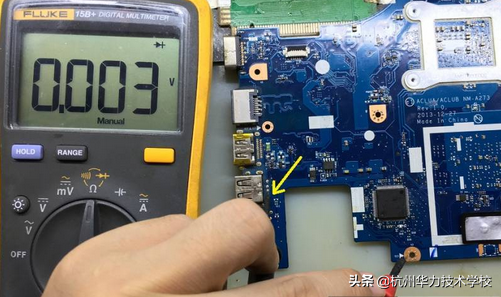

这款EC型号是IT8586E，带程序。我找到一个空白的EC来刷程序并替换它。失败的现象还是一样。那只能是CPU的问题。检查CPU待机情况后，基本正常。测量USB总线的接地值后，发现USB总线已经对地短路，如下图所示。这完全可以判CPU死刑。

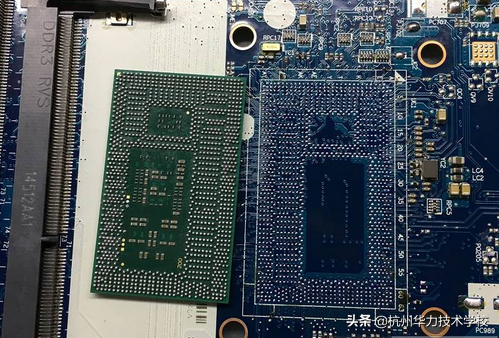

直接BGA，先把CPU拆下来，这个CPU里面都是搪胶，不熟练BGA操作的人可以轻松去掉一些点或者油漆。但是我亲自操刀，轻轻检查了一下CPU，没有一滴，连蓝油都没有。我对自己很满意。下图：

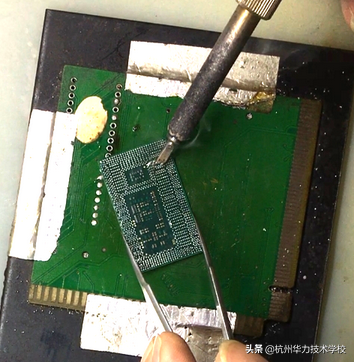

接下来，清洁主板上的焊盘，找到新的替代CPU。我的新CPU是无铅焊球，不容易直接焊接。我习惯了把无铅焊球拖下来，重新补种无铅焊球，如下图：

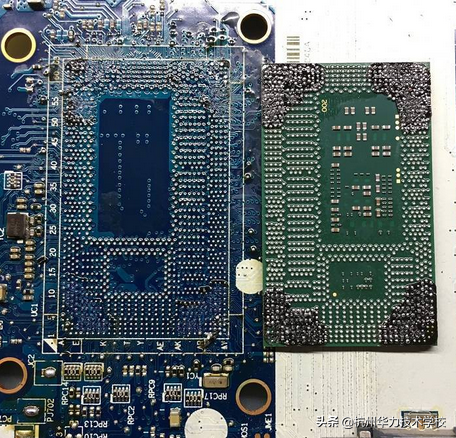

以下是重新种植的CPU和处理过的焊盘。

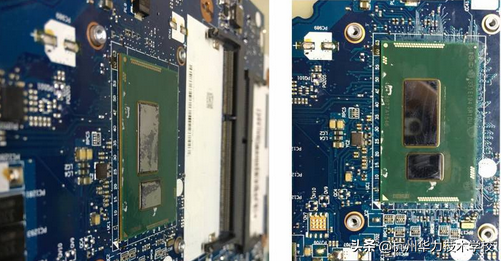

现在可以把CPU焊回BGA上，在焊盘上涂点锡膏，直接打开BGA晾干！焊接后，CPU没有变形，如下图所示：

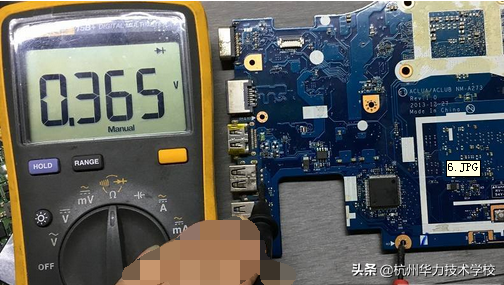

焊接CPU后，重新测量USB总线的接地值，发现电阻值已经恢复正常，如下图所示：

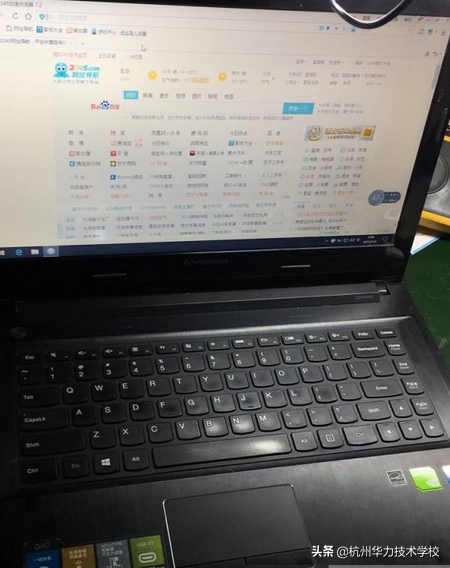

屏幕连接后会自动上电，电流达到0.5才会显示。这很正常。因为换CPU的时候需要刷BIOS，所以我读取了主板上的BIOS，改成了ME。安装后还是不会显示。电流比以前低，网上连续下载几个BIOS刷。最后，BIOS显示在电脑上，如下图所示：
接下来，进入系统测试各项功能是否正常。维护到此结束。
以上就是联想G40-70m不开机的解决方案。
