建筑施工图的图纸部分包括平面图、立面图、剖面图、放大图、各种详图等。我们将按照这个顺序一点一点的进行详细分析，希望对即将绘图和正在绘制施工图的同学有所帮助。

今天的内容主要是平面施工图

平面图是建筑专业施工图中最重要、最基础的图纸，其他图纸(如立面图、剖面图、大样图)大多是在此基础上衍生深化的。

建筑平面图也是其他专业(如总平面、结构、给排水、暖通、电气、通信、二次装修等)进行相关设计和制图的主要依据。当然，其他专业对建筑的技术要求主要表现在平面图上(如：墙后、柱截面尺寸、管井、挡土孔、地沟、坑、明沟等。).

建筑施工图中的平面图比其他图更复杂些，绘制也要求全面、准确、简明。以下是平面施工图要表达的全部内容。

1.承重墙、柱及其定位轴线和轴线编号，内外门窗的位置、编号和定位尺寸，门的开启方向，标明房间名称，并标明仓库(库)内存放物品的火灾危险性类别；

2.总轴线尺寸(或总外包尺寸)、轴线间尺寸(柱距和跨度)、门窗洞口尺寸；

3.墙厚(包括承重墙和非承重墙)、柱截面尺寸及其与轴线的关系；当围护结构为幕墙时，注明幕墙与主体结构的定位关系；

下图为项目标准层平面，可供参考。

4.变形缝位置、尺寸和做法索引；

5.卫生洁具、雨水管道、水池、桌子、橱柜、橱柜、隔断等主要施工设备及固定家具的位置及相关做法指标。

6.电梯、扶梯、人行道(注明规格)、楼梯(爬梯)位置及楼梯上下方向示意图及编号索引；

7.主要结构和建筑构件的位置、尺寸和做法索引，如中庭、天窗、天沟、坑、重要设备或设备基座、各种平台、阁楼、人孔、阳台、遮阳棚、台阶、坡道、停机坪、明沟等的位置和尺寸。

8.地板、通风管道、管道井、烟囱和垃圾堆上预留孔的位置、尺寸和做法索引，以及墙壁(主要是混凝土墙和承重砌体墙)上预留孔的位置、尺寸、标高或高度索引；

9.车库停车位(无障碍停车位)及交通路线；

下图为某项目地下车库局部施工图，可供参考。

10.特殊工艺要求的土建配套尺寸和工业建筑的地面荷载、起重设备的起重能力、行车轨距和轨顶标高等。

11.室外地面标高、底层地面标高、楼面标高和地下室标高；

12.在底平面上标出切割线的位置、编号和北箭头；

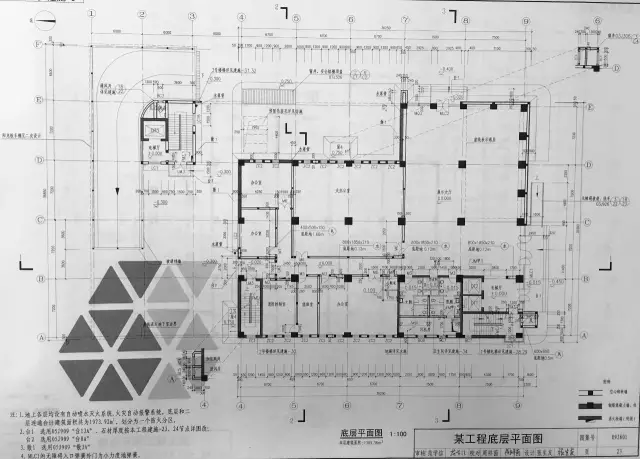

下图是一个项目的底平面，可供参考。

13.相关平面节点的详图或标注编号；

14.各楼层建筑平面内的防火分区面积、防火分区分隔位置、安全出口位置示意图(应单独绘制，如果是防火分区，可不标注防火分区面积)，或以示意图(草图)形式表示在各楼层平面内；

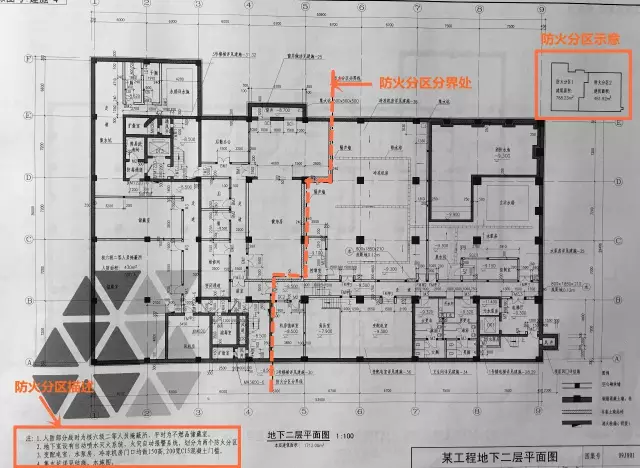

下图为某项目地下二层平面图，防火分区可供参考。

15.住宅户型放大图标注了各房间的使用面积和阳台面积；

16.屋顶平面应有女儿墙、檐口、天沟、坡度、坡向、雨水口、屋脊(分水岭)、变形缝、楼梯间、水箱间、电梯房、天窗、屋顶上的人孔、维修梯、室外消防楼梯等结构，必要的细部指标数、标高等。

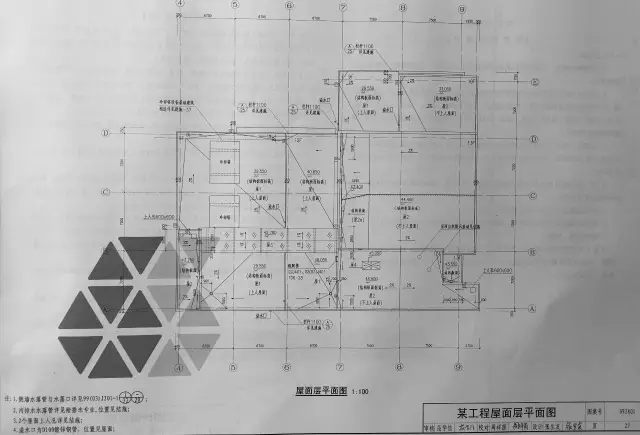

下图为某项目屋顶平面图，可供参考。

17.根据项目的性质和复杂程度，必要时可以选择绘制局部放大图；

18.当建筑平面较长较大时，可采用分区绘制，但需在各分区平面图的适当位置绘制分区组合示意图，并明确标明零件号o
