随着人们对环境保护的日益重视，酸雨和雾霾污染逐渐减少，但臭氧污染仍在日益增加，成为影响空气质量的重要污染源。近年来，我国因臭氧污染导致的死亡人数平均增长了10.7%。臭氧污染的重要前兆是VOCs。在紫外线的作用下，VOCs和氮氧化物会发生一系列复杂的光化学反应，产生臭氧和烟雾的二次粒子。虽然环境空气中氮氧化物的浓度有一定程度的下降，但VOCs的减排进入了瓶颈期。在臭氧产生的反应中，VOCs和氮氧化物之间存在非线性关系，只有氮氧化物的减排甚至会导致臭氧浓度的升高。为了减少臭氧污染，减少挥发性有机化合物的排放是重中之重。化工是我国工业体系的支柱产业，也是VOCs排放的重要行业。

根据中国环境规划院的研究成果，我国VOCs年排放量达3100吨，全国涉及VOCs排放的行业有120多个，其中年排放量超过1万吨的行业有50多个。化工行业VOCs的典型特征包括：废气浓度高、挥发性强、净化效率高。

再生燃烧技术(RTO)的主要原理是挥发性有机废气在预热室加热后，进入燃烧室进行高温焚烧(加热至800)，在富氧条件下被彻底氧化分解，有机物被氧化成水和二氧化碳。储存在另一个再生器的再生器中的热量可以用来预热下一轮新进入的有机废气，并定期改变气流方向以保持炉膛温度稳定。RTO工艺流程图见图1。

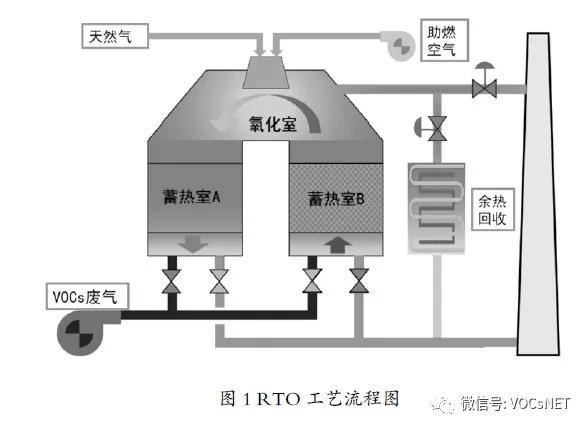

图1实时操作系统流程图

再生燃烧是一种净化效率高的彻底氧化分解技术，广泛应用于化工行业的挥发性有机化合物净化。但由于化工行业VOCs废气浓度高、挥发性大，存在燃烧爆炸的可能性。2015年3月，江苏某化工企业RTO净化系统连续发生两次爆炸，经济损失达数百万元。2020年8月19日，浙江某化工企业RTO净化装置废气管道爆裂，导致生产中断。2019年6月15日，安徽某化工企业RTO净化系统短时间内发生两次爆炸，净化系统严重损坏。

化工行业VOCs废气浓度普遍较高，在非正常工况下可能超过爆炸极限。虽然VOCs污染物的浓度比较高，但废气中的氧气含量完全可以满足燃烧和爆炸的要求。如果装置设计不合理或运行异常，预防措施不到位，RTO装置本身的明火、高热、电火花、静电等都可能成为点火源。化工行业采用再生燃烧技术处理VOCs废气时，需要重点关注安全问题。

1. 化工行业RTO 处理技术过程中爆炸要素分析根据爆炸三要素：可燃物、助燃物和点火源进行展开分析。

1.1可燃

(1)化工行业废气浓度高，易挥发。在某些工况下，如真空泵开启时，可能会出现VOCs废气浓度超过爆炸下限的情况。

(2)蒸馏釜等部分生产设备处于故障状态，VOCs物料受热，导致极高浓度饱和有机蒸汽进入RTO净化装置，导致混合废气浓度超过爆炸下限。

(3)部分高沸点VOCs废气在收集处理系统低温下冷凝。当RTO处理系统启动时，冷凝的液态有机物直接进入RTO，或后期温度升高时，冷凝的液态有机物蒸发成气相进入RTO，导致RTO内部混合废气浓度超过爆炸下限。

(4)可聚合物质，如苯乙烯，易于聚合并沉积在区域中

(2)反应釜的进料口、出料口、取样口、充装站一般采用集气罩的废气收集方式。除少量VOCs外，收集的废气主要为空气。

(3)固液分离设备和干燥设备一般通过密闭设备或增设密闭隔间收集废气，废气中会引入大量室内空气。

(4)废水收集、输送和处理系统及固体废物贮存场所一般采用综合换气的方式收集废气。除少量VOCs外，收集的废气主要为空气。

1.3点火源

(1)RTO燃烧室明火：当RTO内VOCs燃烧释放的潜热不足以维持RTO正常运行所需的温度时，需额外添加天然气并点火升温。RTO炉一直保持高温明火状态，是事故发生时的主要点火源。

(2)电火花：一般RTO的辅助加热系统采用电火花点火器。RTO炉初始升温时，如果炉内有机物超过爆炸极限，电火花也可能成为点火源。

(3)高热物质：RTO温度升高后，氧化炉内的蓄热陶瓷和氧化炉排出的废气都是高热物质。如果高热物质回火遇到可燃物质或因系统故障而高于爆炸部件的燃点，高热物质也会成为点火源。

2. 安全防控分析

RTO处理系统的爆炸需要满足三个要素，即

2.1 严控可燃物浓度

考虑到RTO 本身具有明火，如果进口浓度超过爆炸下限，任何防控措施都无济于事，应严格控制RTO进口有机物的浓度，使其控制在对应气体爆炸下限的25% 以内。防控措施主要有：RTO 进气管道上设置气体浓度检测，一级报警点为10%LEL，二级报警点为20%，达到二级报警点时，切断废气进气，打开新风补气阀，对RTO 进行停机降；对于高浓度废气，RTO 入口加稀释风阀；废气入口加缓冲罐，缓冲罐的体积要设计得当；浓度监测仪、稀释风阀、RTO 风机等仪器设备之间的连锁控制，对突发问题第一时间做出正确的动作。

2.2 安全风险评估

RTO 处理系统的安全设施应与主体工程同时设计、同时施工、同时投入使用，化工行业废气成分复杂，应进行安全风险评估论证，采用HAZOP 等软件分析并采取相应的安全措施。

2.3 强化预处理措施

化工行业废气排放浓度波动性大，一般会含有酸雾和颗粒物，在进入RTO 燃烧时，需要进行混匀和去除酸雾和颗粒物。建议企业采用PP 碱洗塔对有机废气进行预处理，由于PP 填料塔强度不高，在发生事故时极易泄爆，最大限度地保证系统安全。

2.4 增设必要的防火、防爆和泄爆等措施

废气收集总管中安装防火阀，防火阀应符合GB15930 的相关规定；在RTO 入口加装阻火器，阻火器应符合GB/T13347的相关规定；在RTO 燃烧室、缓冲罐、管道拐弯处加泄爆片，防爆泄压设计应符合GB 50160 的相关规定；在RTO 设备附近设置一些消防设施；风机、电机和置于现场的电气仪表等设备的防爆等级应不低于现场级别。

2.5 优化收集系统

废气的收集以及风机选用需进行规范化设计，废气收集管线需统筹规划，形成支管－主管－处理装置－总排口的收集处理系统，确保废气收集效果，收集管网应考虑必要的防火和泄爆。采用金属材质的收集管网时，应考虑静电跨接、系统接地等措施，及时导出静电，避免积聚，接地电阻应小于4Q，防雷设计应符合GB 50057、SH/T3038 的相关规定；避免管道中存在直角和尖角，减少因摩擦而导致的静电。

2.6 优化处理系统

RTO 炉设计时对废气进行气流场和热流场模拟，其中气流场模拟确保RTO 炉内无死角，废气能够均匀流畅通过，避免局部湍流或浓度过高；热流场模拟确定陶瓷装填量，选择适宜热回收效率，避免RTO 炉蓄热室冷端温度过高，减少安全隐患。

2.7 优化运维措施

处理系统合理有效的运维是保证正常稳定运行的必要条件，应定期对处理系统进行点检维修和排查隐患，比如及时排出收集管网中的积液，避免积液中的VOCs 再次挥发至气相，导致气相中浓度过高；确保预处理设施的运行效率，避免RTO炉中填料堵塞，引发断流造成安全隐患。

2.8 设置各类安全预警措施

燃料供给系统应设置高低压保护和泄漏报警装置；压缩空气系统应设置低压保护和报警装置；设置UPS 备用电源和压缩空气储气罐；设置应急排空管道，严禁与高温排空管道共用烟囱排放；处理系统应设置安全仪表系统，对风机、阀门、燃烧器、炉膛和废气管道等设备设施的关键参数进行实时监控和联锁；关键设备安全仪表系统应不低于SIL2 标准设计。

2.9 渐进化科学调试

RTO 炉调试时理应先进行空载调试，待空载调试稳定后再逐步接入低浓度有机废气，如企业污水池加盖收集后废气、车间换风废气等，最终再逐步接入高浓度废气。同时对拟接入高浓度废气的排放流量、排放浓度进行检测，重点关注峰时浓度，峰值浓度不得超高混合废气爆炸下限的25%。

3. 实际案例分析

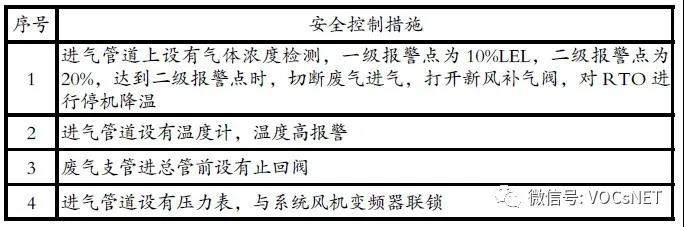

某化工行业废气风量为30000 m3/h，废气中含有盐酸、颗粒物和VOCs，采用碱洗+ 干式过滤+RTO 处理企业混合废气，RTO 为三室RTO，VOCs 进气浓度为1250mg/m3，综合净化效率可以达到99%。目前已连续稳定运行5 年，该处理系统的安全控制措施详见下表。

4. 结语

蓄热式燃烧技术是处理化工行业VOCs 废气的一种高效治理技术，具有广泛的应用前景。化工行业VOCs 废气浓度高、波动大，蓄热式燃烧技术由于燃烧室内有明火，设计不当容易造成安全事故。结合实际工程经验和爆炸三要素，系统进行了安全防控分析，结合实际案例表明，系统的安全设计可以显著降低安全风险，确保蓄热式燃烧装置安全稳定高效地运行，为化工行业采用蓄热式燃烧技术对VOCs 废气进行治理提供了一定的指导。
