CFan曾在《笔记本手机散热 为啥用热管而不用大面积铜片？》这篇文章中简单介绍过热管散热相较于纯铜散热片的优势。今天，咱们再来聊一聊基于热管原理的进化之作——VC均热板。

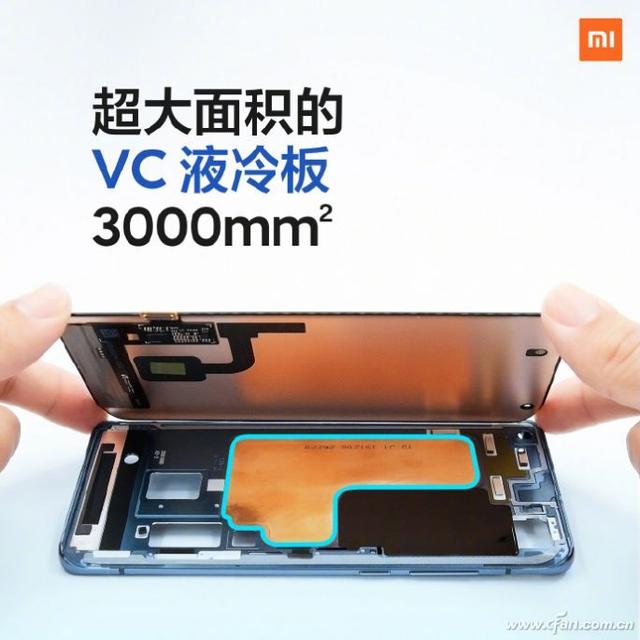

小米10系列就主打超大面积的VC均热板
新兴的VC均温板
热管虽然非常适合笔记本和手机这类超轻薄的移动设备，但在“瘦身风潮”肆虐的当下，无论是游戏本还是游戏手机也都以更性感的身材为荣，有限的内部空间用于很难安置更多、更长和更粗的热管。
因此，业内迫切需要一种比热管导热效率更高的散热部件。于是，名为VC（Vapor Chamber）的“均热板”（又称“均温板”）便出现了。

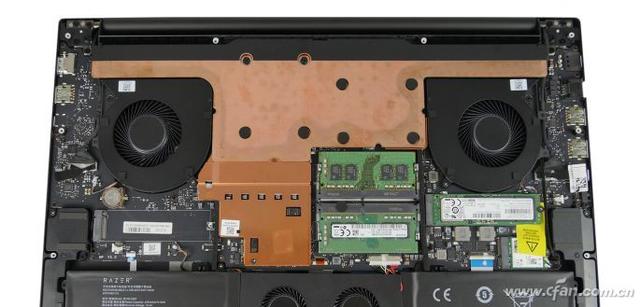

在笔记本领域，雷蛇灵刃系列是最早也是最热衷搭配均温板的游戏本。拆开后盖你看不到熟悉的热管，CPU、GPU、供电和其他发热部件表面都覆盖了一层超大号的VC均热板，而且它还直连散热鳍片，配合强力风扇双管齐下，让内部热量迅速发散。

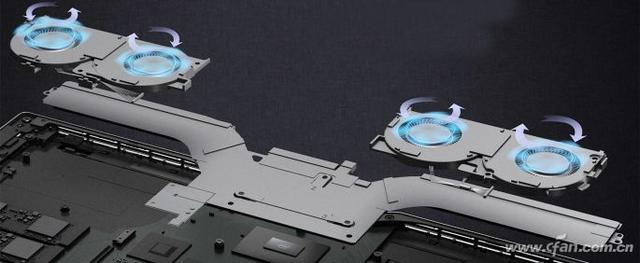

此外，联想最新的拯救者Y9000X也是采用VC均热板的代表，这款15.6英寸轻薄本在14.9mm厚、1.7kg重的身材里就塞进了英特尔45W的标压版处理器，进入“野兽模式”下可以让酷睿i7-9750H稳定运行在60W状态，此时CPU最高温度也不过90摄氏度。究其原因，是因为Y9000X引入了新一代TSI Pro霜刃散热系统，由4个TSI涡轮增压风扇（包含对应的散热鳍片）和一块大面积的VC均热板构成。
在智能手机领域，热管正逐渐成为中端手机的专利，比如起价不足2000元的iQOO Neo 855版主打由热管构成的散热模块，而旗舰级iQOO Pro 5G版就选用了VC均热板。

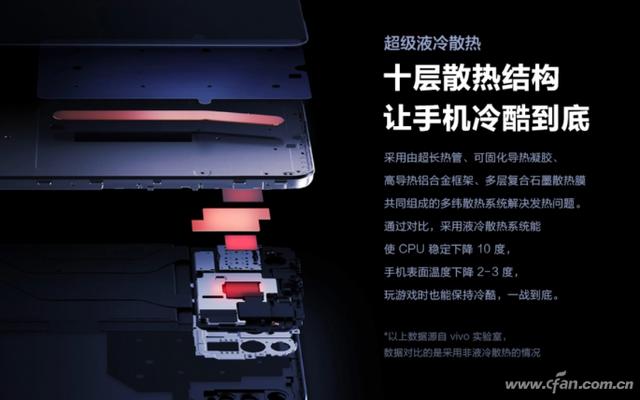

iQOO Neo 855版

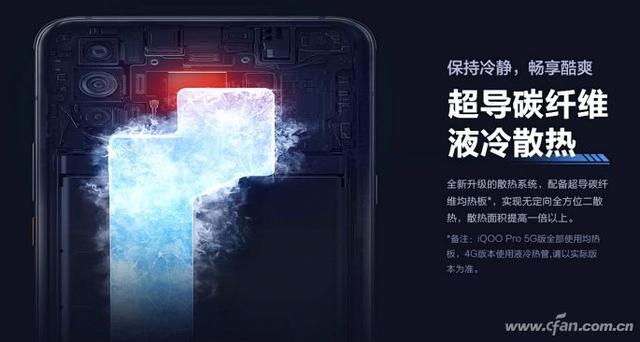

iQOO Pro 5G版
同理，OPPO Rone 2内置热管，但定位更高的OPPO Reno Ace也改用了VC均热板。

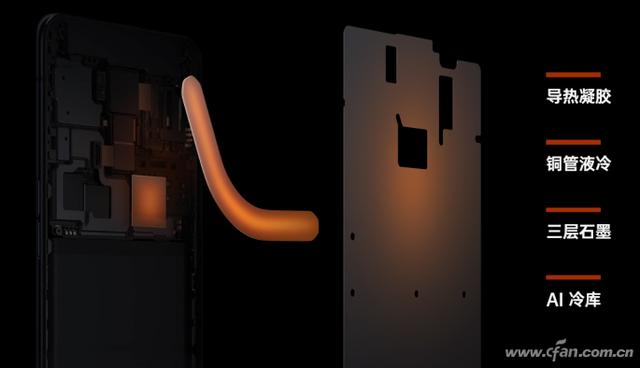

OPPO Rone 2

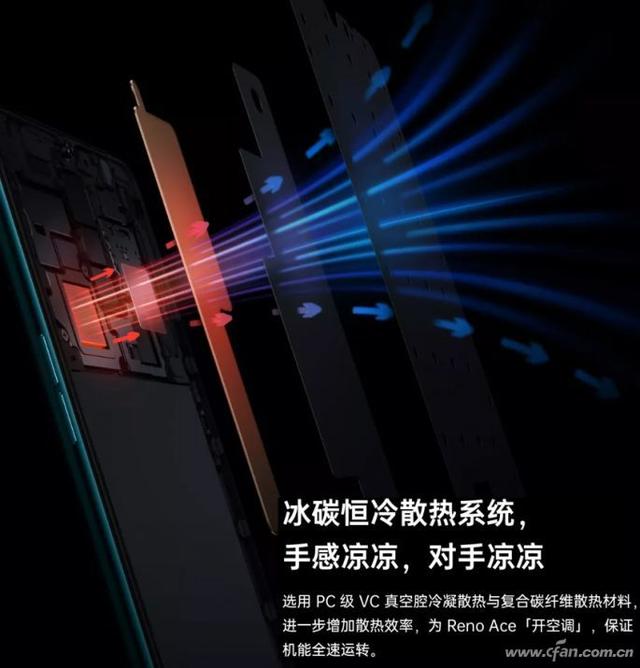

OPPO Reno Ace

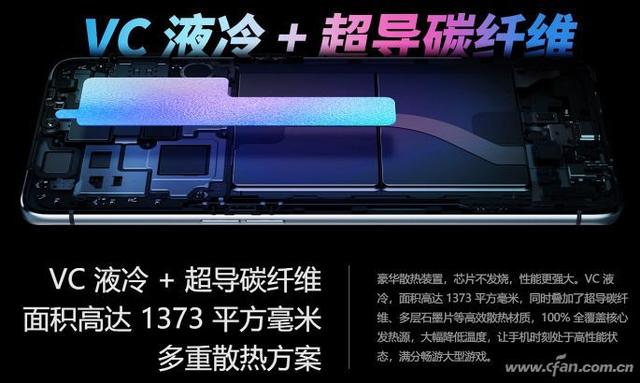

此外，以华硕ROG2、小米9 Pro、黑鲨2 Pro、realme X2 Pro、华为Mate 20X等4G旗舰以及一系列5G新品手机也都主打“VC液冷”，这些手机散热效果的差异主要表现在VC均热板的面积，以及起辅助散热的石墨、铜箔、导热凝胶和导热硅胶等元素的组合搭配。
VC均热板的散热原理
作为笔记本和智能手机的新型散热方式，VC均热板同样属于相变导热的代表，也是由纯铜打造的内部密封且中空（内壁不光滑，布满毛细结构），并填充冷凝液的散热单元，只是它的形态并非热管的扁平“条状”，而是呈现出更宽的扁平“片状”。
